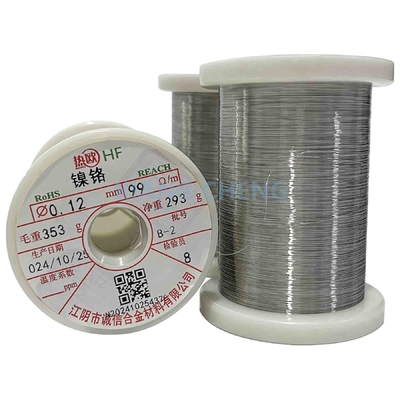

Fios de liga de NiCr Cr20Ni35 Resistividade elétrica estável para fornos industriais

MOQ:	5 kg
standard packaging:	Embalado com papel impermeável ou saco de tecelagem, em paletes ou caixa de madeira.
Delivery period:	3 dias
Método do pagamento:	T/T, D/P
Supply Capacity:	30 toneladas por dia

Informação de detalhes

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Senphus

Certificação

ISO9001

Número do modelo

Cr20Ni35

Local de Origem:

China

Nome:

Cr20Ni35

Tipo:

Ligações de Ni-Cr-Fe

Aplicação:

Elemento de aquecimento e resistência

Cores:

Prateado brilhante ou cinza escuro

Densidade:

Resistividade a 20 °C:

1,04±0,05

Ponto de derretimento (℃):

Conductividade térmica:

43.8 ((KJ/m h °C))

Prolongamento na ruptura ((%)):

Destacar:

Fornos industriais

Resistividade elétrica estável

Fios de liga Cr20Ni35 NiCr

Descrição do produto

Fios de liga de NiCr Cr20Ni35 Resistividade elétrica estável para fornos industriais

Fios de liga NiCr Cr20Ni35é uma liga à base de níquel-cromo com30% de cromoe35% de níquel, concebidos principalmente pararesistência a altas temperaturas,resistência à oxidação, eaplicações resistivasEsta composição oferece um equilíbrio ideal de estabilidade térmica, propriedades mecânicas e resistividade elétrica.tornando-o adequado para uma variedade de aplicações industriais em que estas propriedades são críticas.Fios de liga NiCr Cr20Ni35é uma excelente escolha para alta temperatura eaplicações de resistência elétricaÉ...resistência à oxidação,Estabilidade térmica, eresistência elétricatorná-lo adequado para ambientes exigentes comoelementos de aquecimento,Resistências, eFornos industriaisEmbora seja mais dispendioso do que os materiais normais, o seu desempenho em condições de alta temperatura e corrosão justifica a sua utilização em aplicações críticas que exigem durabilidade e fiabilidade ao longo do tempo.Sua versatilidade na fabricação e solda aumenta ainda mais seu apelo em uma ampla gama de indústrias.

Composição química Wt. %

Cr20Ni35

Não.

Sim

- Não

Min.

Max.

Descanse

0.08

0.02

0.015

Principais características das ligas eléctricas de aquecimento Ni-Cr e Ni-Cr-Fe

Tipo Desempenho		Cr30Ni70	Cr15Ni60	Cr20Ni35	Cr20Ni80	Cr20Ni30	Cr25Ni20
Principal Composição química	Não.	Descanse	55.0-61.0	34.0-37.0	Descanse	30.0-34.0	19.0-22.0
	Cr	28.0-31.0	15.0-18.0	18.0-21.0	20.0-23.0	18.0-21.0	24.0-26.0
	Fe	≤ 10	Descanse	Descanse	≤ 10	Descanse	Descanse
Temperatura máxima de funcionamento contínuo do elemento (°C)		1250	1150	1100	1200	1100	1050
Resistividade a 20 °C ((μΩm)		1.18±0.05	1.12±0.05	10,04 ± 0.05	10,09 ± 0.05	10,06 ± 0.05	0.95±0.05
Densidade ((g/cm3)		8.10	8.20	7.90	8.40	7.90	7.15
Condutividade térmica (KJ/m·h·°C)		45.2	45.2	43.8	60.3	43.8	43.8
Coeficiente de expansão das linhas (α×10-6/°C)		17.0	17.0	19.0	18.0	19.0	19.0
Ponto de fusão (aprox.)		1380	1390	1390	1400	1390	1400
Elonamento na ruptura ((%)		> 20	> 20	> 20	> 20	> 20	> 20
Estrutura micrográfica		Austenita	Austenita	Austenita	Austenita	Austenita	Austenita
Propriedades magnéticas		Outros aparelhos e aparelhos de ar condicionado	De baixo magnético	De baixo magnético	Outros aparelhos e aparelhos de ar condicionado	De baixo magnético	Outros aparelhos e aparelhos de ar condicionado
Nota:Os diferentes tipos de liga de resistência eléctrica são misturados com a quantidade de terras raras, titânio e outros oligoelementos,Para melhorar o desempenho do processamento e prolongar o período de vida útil.

Características principais do fio de liga de NiCr Cr30Ni35:

Composição:

Níquel (Ni):35% (fornece excelente estabilidade a altas temperaturas, resistência à corrosão e resistividade elétrica).

Cromo (Cr):20% (melhora a resistência à oxidação e a resistência a temperaturas elevadas).

Ferro (Fe):Pequenas quantidades (saldo), que contribuem para a integridade estrutural.

Outros elementos:Pequenas quantidades de manganês, silício e carbono para melhorar a fabricação, resistência e soldabilidade.

Resistência à alta temperatura:

Resistência à oxidação:Performa-se bem a temperaturas de até1000°C (1832°F), com o cromo formando uma camada protetora de óxido para resistir à oxidação e evitar uma maior degradação.

Resistência à fadiga térmica:Pode suportar ciclos repetidos de aquecimento e arrefecimento sem perda significativa de resistência, tornando-o ideal para aplicações industriais de aquecimento.

Resistividade elétrica:

Resistividade elétrica moderada:Ofertasresistência elétrica estávelem uma ampla gama de temperaturas, tornando-o adequado paraResistências,elementos de aquecimento, e outros componentes elétricos em que seja necessário um aquecimento controlado ou propriedades elétricas consistentes.

Ideal para utilização em aplicações como:Fornosouaquecimento por resistência elétricaelementos, onde as características elétricas precisas e estáveis são cruciais.

Resistência à corrosão e à escamação:

Boa resistência à corrosão:Particularmente eficaz emambientes oxidantes, e tem um bom desempenho em aplicações em que o material está exposto a altas temperaturas e gases ou vapores corrosivos.

Resistência à sulfidação e à escamação:Resiste à descascagem e à corrosão em ambientes com alto teor de enxofre ou em outras atmosferas agressivas.

Propriedades mecânicas:

Resistência à tração e duttilidade:Fornece boa resistência à tração e pode suportar tensões mecânicas a altas temperaturas, mantendo a ductilidade adequada para a fabricação.

Trabalho de endurecimento:A liga pode endurecer quando trabalhada a frio, mas permanece suficientemente dúctil para a maioria das aplicações de formação, como desenhar em fio ou outras formas.

Soldabilidade e Fabricação:

Soldabilidade:Pode ser soldado utilizando métodos padrão, incluindoGTAW (TIG)eGMAW (MIG), com as precauções adequadas para evitar rachaduras e assegurar uma ligação forte.

Formabilidade:É facilmente desenhado em fios, tiras ou outras formas, tornando-o versátil para a fabricação de elementos de aquecimento e outros componentes especializados.

- Não.Aplicações:

Elementos de aquecimento:Comumente utilizado emElementos de aquecimento industrial,Resistências, eFornos, onde são essenciais altas temperaturas e propriedades eléctricas estáveis.
Componentes elétricos:Adequado paraResistênciasetermoparesque exijam um desempenho fiável em aplicações de alta temperatura.
Fornos de alta temperatura:Frequentemente utilizado em aplicações industriais de alta temperatura comoFornos,Fornos, eSecadoresque requerem resistência à oxidação e ao ciclo térmico.

Dados técnicos dos fios

Dia.	Área da secção transversal (mm2)	Peso/metro (g/m)	Resistência/Metro a 20 °C (Ω/m)	Dia.	Área da secção transversal (mm2)	Peso/metro (g/m)	Resistência/Metro a 20 °C (Ω/m)
0.018	0.000255	0.002117	Outros, de peso superior a 200 g	0.25	0.04909	0.4074	20.88-23.54
0.020	0.000314	0.002606	2940-3740	0.28	0.06158	0.5111	16.64-18.76
0.022	0.000380	0.003154	2440-3100	0.30	0.07069	0.5867	14.49-16.35
0.025	0.000491	0.004075	1880 a 2400	0.32	0.07548	0.6265	12.74-14.36
0.028	0.000616	0.005113	1530-1870	0.33	0.08553	0.7099	12.20-13.40
0.030	0.000707	0.005868	1338-1696	0.38	0.1134	0.9412	9.13-10.09
0.032	0.000804	0.006673	1180-1440	0.40	0.1257	1.0433	8.24-9.108
0.035	0.000962	0.007985	981-1200	0.41	0.132	1.0956	7.68-8.89
0.040	0.001257	0.01043	780.7-954.1	0.45	0.159	1.3197	6.51-7.196
0.045	0.00159	0.0132	594-726	0.50	0.1963	1.6293	5.273-5.829
0.050	0.001963	0.01629	499.6-610.6	0.55	0.2376	1.9721	4.518-4.994
0.055	0.00238	0.01975	407-477	0.60	0.2827	2.3464	3.797-4.197
0.063	0.00312	0.02590	321.41-377.31	0.65	0.3318	2.7539	3.235-3.575
0.070	0.00385	0.03196	260.5-305.9	0.70	0.3848	3.1938	2.789-3.083
0.080	0.005027	0.04172	199.5-234.1	0.75	0.4418	3.6669	2.43-2.686
0.090	0.006362	0.0528	157.6-185.0	0.80	0.5027	4.1724	2.136-2.36
0.100	0.007854	0.0652	127.7-149.9	0.85	0.5674	4.7094	1.891-2.091
0.110	0.009852	0.08177	105.5-123.9	0.90	0.6362	5.2805	1.687-1.865
0.120	0.01227	0.1018	88.67-104.1	0.95	0.7088	5.883	1.46-1.62
0.140	0.01539	0.1277	65.85-75.77	1.00	0.7854	6.5188	1.367-1.511
0.150	0.01767	0.1467	56.75-66.63	1.10	0.9503	7.8875	1.13-1.26
0.160	0.02011	0.01669	50.42-58.00	1.12	0.9852	8.1772	1.05-1.17
0.170	0.022700	0.1884	44.18-51.86	1.18	1.0936	9.0769	0.95-1.05
0.180	0.02545	0.2112	40.26-45.40	1.20	1.313	10.8979	0.79-0.87
0.190	0.02835	0.2353	35.37-41.53	1.30	1.327	11.0141	0.78-0.86
0.200	0.03142	0.2608	32.62-36.78	1.40	1.539	12.7737	0.70-0.77
0.212	0.035300	0.2930	28.41-33.35	1.50	1.767	14.6661	0.60-0.67
0.220	0.03801	0.3155	26.65-30.39	1.60	2.011	16.8924	0.52-0.58

A tolerância ou o diâmetro dos fios

Cabos	Dia.	Tolerância
	0.018-0.025	± 0.001
	0.028-0.035	± 0.0015
	0.040-0.055	± 0.002
	0.070	± 0.0025
	0.08-0.10	± 0.003
	0.11-0.14	± 0.004
	0.16-0.20	± 0.005
	0.22-0.25	± 0.006
	0.28-0.30	± 0.007
	0.32-0.40	± 0.01
	0.41-0.50	± 0.015
	0.55-0.80	+0,02/-0.03
	0.85-1.00	+0,02/-0.03
	1.10-1.50	± 0.03
Nota:Pode ser fabricada uma especificação especial conforme pedido do cliente.

Dados técnicos da fita

Espessura × Largura ((mm))	Resistência/metro ((20 °C) (Ω/m)	Área de superfície/ohm (20°C) (cm)²/Ω)	Peso/metro (g/m)	Área de superfície/metro (cm)²/m)
0.09x2.5	5.27	9.84	1.72	51.8
0.08x0.2	74	0.0756	0.122	5.6
0.08x0.3	49.4	0.154	0.183	7.6
0.08x0.4	37	0.259	0.244	9.6
0.08x0.5	29.6	0.392	0.305	11.6
0.08x0.6	24.7	0.551	0.367	13.6
0.08x0.7	21.2	0.737	0.428	15.6
0.08x0.8	18.5	0.951	0.489	17.6
0.08x0.9	16.5	1.19	0.55	19.6
0.08x1.0	14.8	1.46	0.611	21.6
0.08x1.2	12.3	2.07	0.733	25.6
0.08x1.5	9.87	3.2	0.916	31.6
0.08x1.8	8.23	4.57	1.1	37.6
0.08x2.0	7.4	5.62	1.22	41.6
0.07x0.2	84.6	0.0638	0.107	5.4
0.07x0.3	56.4	0.131	0.16	7.4
0.07x0.4	42.3	0.222	0.214	9.4
0.07x0.5	33.9	0.337	0.267	11.4
0.07x0.6	28.2	0.475	0.321	13.4
0.07x0.7	24.2	0.637	0.374	15.4
0.07x0.8	21.2	0.822	0.428	17.4
0.07x0.9	18.8	1.03	0.481	19.4
0.07x1.0	16.9	1.26	0.535	21.4
0.07x1.2	14.1	1.8	0.641	25.4
0.07x1.5	11.3	2.78	0.802	31.4
0.06x0.2	98.7	0.0527	0.0916	5.2
0.06x0.3	65.8	0.109	0.137	7.2
0.06x0.4	49.4	0.186	0.183	9.2
0.06x0.5	39.5	0.284	0.229	11.2
0.06x0.6	32.9	0.401	0.275	13.2
0.06x0.7	28.2	0.539	0.321	15.2
0.06x0.8	24.7	0.697	0.367	17.5
0.06x0.9	21.9	0.875	0.412	19.2
0.06x1.0	19.7	1.07	0.458	21.2
0.06x1.2	16.5	1.53	0.55	25.2
0.05x0.2	118	0.0422	0.0764	5.00
0.05x0.3	79	0.0886	0.115	7.00
0.05x0.4	59.2	0.152	0.153	9.00
0.05x0.5	47.4	0.232	0.191	11.00
0.05x0.6	39.5	0.329	0.229	13.00
0.05x0.7	33.9	0.443	0.267	15.0
0.05x0.8	29.6	0.574	0.305	17.0
0.05x0.9	16.3	0.722	0.344	19.0
0.05x1.0	23.7	0.886	0.382	21.0
A fita é enrolada pelo fio, a área da secção transversal real da fita é 8% menor do que a calculada pela retangular.

Vantagens do fio de liga de NiCr Cr20Ni35:

Estabilidade a altas temperaturas:Ideal paraaplicações a altas temperaturasComo elementos de aquecimento e fornos industriais, com propriedades mecânicas estáveis mesmo em temperaturas extremas.
Excelente resistência à oxidação:Fornece uma forte proteção contra a oxidação e a escamação, garantindo uma longa vida útil em ambientes exigentes.
Propriedades elétricas fiáveis:Mantém uma resistência elétrica constante, tornando-o perfeito para uso emResistências,Canais de aquecimento, eSensores de temperatura.
Soldabilidade e formabilidade:Pode ser processado e fabricado em várias formas, como fio ou fita, para uma ampla gama de aplicações.
Durável em ambientes adversos:Adequado para ambientes onde gases corrosivos, escamação ou exposição ao enxofre possam degradar outros materiais.

Limites do fio de liga de NiCr Cr30Ni35:

Custo:Custo mais elevado em comparação com as ligas normais devido ao teor de níquel e cromo.
Resistência limitada a ambientes altamente ácidos:Embora seja resistente à oxidação e escamação, pode não funcionar bem em ambientes altamente ácidos ou ricos em cloreto em comparação com ligas mais especializadas.
Trabalho de endurecimento:Tal como acontece com outras ligas de alta resistência, pode endurecer durante o trabalho a frio, o que pode exigir mais cuidado durante o processamento.
