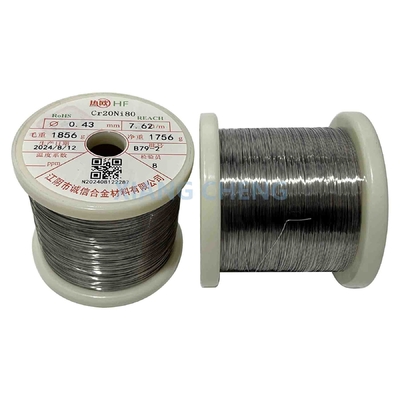

Cr20Ni80/80Ni20Cr/NiCr8020 Liga de fios de níquel-cromo Elemento de aquecimento Anti-oxidação

MOQ:	5 kg
standard packaging:	Embalado com papel impermeável ou saco de tecelagem, em paletes ou caixa de madeira.
Delivery period:	3 dias
Método do pagamento:	T/T, D/P
Supply Capacity:	30 toneladas pelo dia

Informação de detalhes

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Senphus

Certificação

ISO9001

Número do modelo

Cr20Ni80/80Ni20Cr/NiCr8020

Local de Origem:

porcelana

Tipo:

Ligações de Ni-Cr-Fe

Aplicação:

Elemento de aquecimento e resistência

Cores:

Prateado brilhante ou cinza escuro

Densidade:

Resistividade a 20 °C:

1.09±0.05

Ponto de derretimento (℃):

Conductividade térmica KJ/mh °C:

Prolongamento na ruptura ((%)):

Destacar:

Fios de níquel cromo Cr20Ni80

Elementos de aquecimento de fios de níquel-cromo

Fios anti-oxidação cr20ni80

Descrição do produto

Cr20Ni80/80Ni20Cr/NiCr8020 Ligação de fios de níquel-cromo Elemento de aquecimento Anti-oxidação

Cr20Ni80(também conhecido como80Ni20CrouNiCr8020O níquel é uma liga de níquel-cromo constituída por cerca de 20% de cromo e 80% de níquel, muito apreciada pela sua excelente resistência à oxidação e à corrosão, especialmente a altas temperaturas.O elevado teor de níquel aumenta a sua resistência a ambientes ácidos e alcalinos, enquanto o cromo fornece uma camada protetora de óxido que melhora a sua durabilidade e resistência à oxidação.

Esta liga é conhecida por manter sua resistência e estabilidade em temperaturas extremas, tipicamente até 1.100 ° C (2.012 ° F), tornando-a ideal para aplicações de alto calor.Também tem boas propriedades mecânicas., tais como resistência, ductilidade e resistência ao desgaste e à fadiga.

Cr20Ni80é comumente utilizado em aplicações como:elementos de aquecimento,componentes de fornos elétricos,Resistências, eEquipamento industrialÉ um material confiável para uso em indústrias como aquecimento elétrico, processamento químico e aplicações de alta temperatura.

Composição química Wt.% Cr20Ni80	%	Não.	Fe	C	Sim	- Não	P	S	Cr	Al
	Min.				0.75				20
	Max.	Descanse	1	0.08	1.6	0.6	0.02	0.015	23	0.5

Código Comercial

GB	JIS	ASTM	DIN EN/DIN	GOST
Cr20Ni80	NCHW-1 NCHR-1	80Ni20Cr	NiCr8020	H20N80-Н

Principais características das ligas eléctricas de aquecimento Ni-Cr e Ni-Cr-Fe

Tipo Desempenho		Cr30Ni70	Cr15Ni60	Cr20Ni35	Cr20Ni80	Cr20Ni30	Cr25Ni20
Principal Composição química	Não.	Descanse	55.0-61.0	34.0-37.0	Descanse	30.0-34.0	19.0-22.0
	Cr	28.0-31.0	15.0-18.0	18.0-21.0	20.0-23.0	18.0-21.0	24.0-26.0
	Fe	≤ 10	Descanse	Descanse	≤ 10	Descanse	Descanse
Temperatura máxima de funcionamento contínuo do elemento (°C)		1250	1150	1100	1200	1100	1050
Resistividade a 20 °C ((μΩm)		1.18±0.05	1.12±0.05	10,04 ± 0.05	10,09 ± 0.05	10,06 ± 0.05	0.95±0.05
Densidade ((g/cm3)		8.10	8.20	7.90	8.40	7.90	7.15
Condutividade térmica (KJ/m·h·°C)		45.2	45.2	43.8	60.3	43.8	43.8
Coeficiente de expansão das linhas (α×10-6/°C)		17.0	17.0	19.0	18.0	19.0	19.0
Ponto de fusão (aprox.)		1380	1390	1390	1400	1390	1400
Elonamento na ruptura ((%)		> 20	> 20	> 20	> 20	> 20	> 20
Estrutura micrográfica		Austenita	Austenita	Austenita	Austenita	Austenita	Austenita
Propriedades magnéticas		Outros aparelhos e aparelhos de ar condicionado	De baixo magnético	De baixo magnético	Outros aparelhos e aparelhos de ar condicionado	De baixo magnético	Outros aparelhos e aparelhos de ar condicionado
Nota:Os diferentes tipos de liga de resistência eléctrica são misturados com a quantidade de terras raras, titânio e outros oligoelementos,Para melhorar o desempenho do processamento e prolongar o período de vida útil.

Algumas das principais características do Cr20Ni80 incluem:

Resistência elétrica elevada:

O Cr20Ni80 tem uma elevada resistividade elétrica de aproximadamente 1,09 μΩ·m a 20 °C, o que é benéfico para aplicações que exigem elevados valores de resistência num pequeno volume.

Coeficiente de resistência à temperatura (TCR):

A liga apresenta uma baixa TCR inferior a 200 ppm/°C na faixa de 20°C a 1000°C, indicando uma variação mínima da resistência com variações de temperatura.

Resistência à corrosão e oxidação:

O Cr20Ni80 demonstra uma excelente resistência à corrosão e à oxidação, especialmente em ambientes oxidantes, com a formação de uma camada protetora de óxido de cromo a altas temperaturas.

Resistência mecânica:

A liga possui uma boa resistência mecânica com uma resistência à tração de pelo menos 650 MPa e uma taxa de alongamento de 20% à temperatura ambiente.

Propriedades térmicas:

O Cr20Ni80 tem uma condutividade térmica de 15 W/(m·K) a 20 °C e um coeficiente de expansão térmica de 18 x 10−6/°C, contribuindo para a sua estabilidade e desempenho em aplicações de alta temperatura.

Desempenho a altas temperaturas:

Pode ser utilizado continuamente até 1200 °C no ar, tornando-o adequado para elementos de aquecimento de alta temperatura e outros componentes que exigem estabilidade a longo prazo a temperaturas elevadas.

Processamento e formabilidade:

O Cr20Ni80 pode ser processado através de vários métodos, incluindo laminação a frio, laminação a quente e desenho, oferecendo flexibilidade na fabricação de elementos de aquecimento e outros componentes.

Estas características tornam o Cr20Ni80 um material ideal para aplicações de aquecimento elétrico a altas temperaturas, onde a estabilidade da resistência, a resistência à corrosão e a resistência mecânica são críticas.

Aplicações:

Elementos de aquecimento: O Cr20Ni80 é amplamente utilizado em elementos de aquecimento para aparelhos domésticos e industriais devido à sua elevada resistência à oxidação e à corrosão,especialmente em condições de frequente comutação ou de grandes flutuações de temperatura.
Fornos industriais: A liga é utilizada em fornos elétricos industriais, fornos de esmalte e outras aplicações de alta temperatura, onde sua capacidade de resistir a temperaturas de até 1200 ° C (2190 ° F) é crucial.
Elementos de resistência elétrica: Conhecido pela sua elevada resistência eléctrica e baixo coeficiente de resistência a temperaturas baixas, o Cr20Ni80 é ideal para resistências em ambientes de alta temperatura.
Elementos tubulares revestidos de metal: O Cr20Ni80 é utilizado na produção de elementos de aquecimento tubulares revestidos de metal, essenciais para vários processos industriais de aquecimento.
Elementos do cartucho: A liga é também utilizada em elementos de cartuchos, proporcionando um desempenho fiável em aplicações de aquecimento a alta temperatura.
Estruturas de aço resistentes ao calor de alta qualidade: Componentes tais como cintas de malha de alta temperatura e estruturas de queima beneficiam da resistência e resistência à alta temperatura da liga.
Cabos de aquecimento: O Cr20Ni80 é utilizado no fabrico de fios de aquecimento para tubos de aquecimento eléctricos e aquecedores eléctricos domésticos de alta qualidade.

Estas aplicações aproveitam as propriedades superiores do Cr20Ni80, incluindo alta resistividade elétrica, excelente resistência a altas temperaturas e boa resistência à corrosão,tornando-o adequado para ambientes de alta temperatura e exigentes.

Dados técnicos dos fios

Dia.	Área da secção transversal (mm2)	Peso/metro (g/m)	Resistência/Metro a 20 °C (Ω/m)	Dia.	Área da secção transversal (mm2)	Peso/metro (g/m)	Resistência/Metro a 20 °C (Ω/m)
0.018	0.000255	0.002117	Outros, de peso superior a 200 g	0.25	0.04909	0.4074	20.88-23.54
0.020	0.000314	0.002606	2940-3740	0.28	0.06158	0.5111	16.64-18.76
0.022	0.000380	0.003154	2440-3100	0.30	0.07069	0.5867	14.49-16.35
0.025	0.000491	0.004075	1880 a 2400	0.32	0.07548	0.6265	12.74-14.36
0.028	0.000616	0.005113	1530-1870	0.33	0.08553	0.7099	12.20-13.40
0.030	0.000707	0.005868	1338-1696	0.38	0.1134	0.9412	9.13-10.09
0.032	0.000804	0.006673	1180-1440	0.40	0.1257	1.0433	8.24-9.108
0.035	0.000962	0.007985	981-1200	0.41	0.132	1.0956	7.68-8.89
0.040	0.001257	0.01043	780.7-954.1	0.45	0.159	1.3197	6.51-7.196
0.045	0.00159	0.0132	594-726	0.50	0.1963	1.6293	5.273-5.829
0.050	0.001963	0.01629	499.6-610.6	0.55	0.2376	1.9721	4.518-4.994
0.055	0.00238	0.01975	407-477	0.60	0.2827	2.3464	3.797-4.197
0.063	0.00312	0.02590	321.41-377.31	0.65	0.3318	2.7539	3.235-3.575
0.070	0.00385	0.03196	260.5-305.9	0.70	0.3848	3.1938	2.789-3.083
0.080	0.005027	0.04172	199.5-234.1	0.75	0.4418	3.6669	2.43-2.686
0.090	0.006362	0.0528	157.6-185.0	0.80	0.5027	4.1724	2.136-2.36
0.100	0.007854	0.0652	127.7-149.9	0.85	0.5674	4.7094	1.891-2.091
0.110	0.009852	0.08177	105.5-123.9	0.90	0.6362	5.2805	1.687-1.865
0.120	0.01227	0.1018	88.67-104.1	0.95	0.7088	5.883	1.46-1.62
0.140	0.01539	0.1277	65.85-75.77	1.00	0.7854	6.5188	1.367-1.511
0.150	0.01767	0.1467	56.75-66.63	1.10	0.9503	7.8875	1.13-1.26
0.160	0.02011	0.01669	50.42-58.00	1.12	0.9852	8.1772	1.05-1.17
0.170	0.022700	0.1884	44.18-51.86	1.18	1.0936	9.0769	0.95-1.05
0.180	0.02545	0.2112	40.26-45.40	1.20	1.313	10.8979	0.79-0.87
0.190	0.02835	0.2353	35.37-41.53	1.30	1.327	11.0141	0.78-0.86
0.200	0.03142	0.2608	32.62-36.78	1.40	1.539	12.7737	0.70-0.77
0.212	0.035300	0.2930	28.41-33.35	1.50	1.767	14.6661	0.60-0.67
0.220	0.03801	0.3155	26.65-30.39	1.60	2.011	16.8924	0.52-0.58

A tolerância ou o diâmetro dos fios

Cabos	Dia.	Tolerância
	0.018-0.025	± 0.001
	0.028-0.035	± 0.0015
	0.040-0.055	± 0.002
	0.070	± 0.0025
	0.08-0.10	± 0.003
	0.11-0.14	± 0.004
	0.16-0.20	± 0.005
	0.22-0.25	± 0.006
	0.28-0.30	± 0.007
	0.32-0.40	± 0.01
	0.41-0.50	± 0.015
	0.55-0.80	+0,02/-0.03
	0.85-1.00	+0,02/-0.03
	1.10-1.50	± 0.03
Nota:Pode ser fabricada uma especificação especial conforme pedido do cliente.

Dados técnicos da fita

Espessura × Largura ((mm))	Resistência/metro ((20 °C) (Ω/m)	Área de superfície/ohm (20°C) (cm)²/Ω)	Peso/metro (g/m)	Área de superfície/metro (cm)²/m)
0.09x2.5	5.27	9.84	1.72	51.8
0.08x0.2	74	0.0756	0.122	5.6
0.08x0.3	49.4	0.154	0.183	7.6
0.08x0.4	37	0.259	0.244	9.6
0.08x0.5	29.6	0.392	0.305	11.6
0.08x0.6	24.7	0.551	0.367	13.6
0.08x0.7	21.2	0.737	0.428	15.6
0.08x0.8	18.5	0.951	0.489	17.6
0.08x0.9	16.5	1.19	0.55	19.6
0.08x1.0	14.8	1.46	0.611	21.6
0.08x1.2	12.3	2.07	0.733	25.6
0.08x1.5	9.87	3.2	0.916	31.6
0.08x1.8	8.23	4.57	1.1	37.6
0.08x2.0	7.4	5.62	1.22	41.6
0.07x0.2	84.6	0.0638	0.107	5.4
0.07x0.3	56.4	0.131	0.16	7.4
0.07x0.4	42.3	0.222	0.214	9.4
0.07x0.5	33.9	0.337	0.267	11.4
0.07x0.6	28.2	0.475	0.321	13.4
0.07x0.7	24.2	0.637	0.374	15.4
0.07x0.8	21.2	0.822	0.428	17.4
0.07x0.9	18.8	1.03	0.481	19.4
0.07x1.0	16.9	1.26	0.535	21.4
0.07x1.2	14.1	1.8	0.641	25.4
0.07x1.5	11.3	2.78	0.802	31.4
0.06x0.2	98.7	0.0527	0.0916	5.2
0.06x0.3	65.8	0.109	0.137	7.2
0.06x0.4	49.4	0.186	0.183	9.2
0.06x0.5	39.5	0.284	0.229	11.2
0.06x0.6	32.9	0.401	0.275	13.2
0.06x0.7	28.2	0.539	0.321	15.2
0.06x0.8	24.7	0.697	0.367	17.5
0.06x0.9	21.9	0.875	0.412	19.2
0.06x1.0	19.7	1.07	0.458	21.2
0.06x1.2	16.5	1.53	0.55	25.2
0.05x0.2	118	0.0422	0.0764	5.00
0.05x0.3	79	0.0886	0.115	7.00
0.05x0.4	59.2	0.152	0.153	9.00
0.05x0.5	47.4	0.232	0.191	11.00
0.05x0.6	39.5	0.329	0.229	13.00
0.05x0.7	33.9	0.443	0.267	15.0
0.05x0.8	29.6	0.574	0.305	17.0
0.05x0.9	16.3	0.722	0.344	19.0
0.05x1.0	23.7	0.886	0.382	21.0
A fita é enrolada pelo fio, a área da secção transversal real da fita é 8% menor do que a calculada pela retangular.
