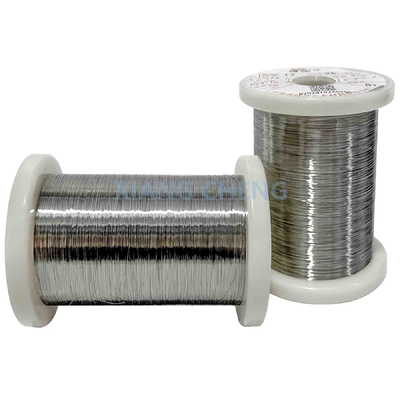

Cr20Ni35 Liga de ferro de níquel-cromo resistente ao calor com elevado coeficiente de temperatura positiva

MOQ:	5 kg
standard packaging:	Embalado com papel impermeável ou saco de tecelagem, em paletes ou caixa de madeira.
Delivery period:	3 dias
Método do pagamento:	T/T, D/P
Supply Capacity:	30 toneladas por dia

Informação de detalhes

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Senphus

Certificação

ISO9001

Número do modelo

Cr20Ni35

Local de Origem:

China

Tipo:

Ligações de Ni-Cr-Fe

Aplicação:

Elemento de aquecimento e resistência

Cores:

Prateado brilhante ou cinza escuro

Densidade:

Resistividade a 20 °C:

1,04±0,05

Ponto de derretimento (℃):

Conductividade térmica:

43.8 ((KJ/m h °C))

Prolongamento na ruptura ((%)):

Destacar:

Liga de níquel-cromo-ferro Cr20Ni35

Resistente ao calor Cr20Ni35

Coeficiente de temperatura positiva elevada Cr20Ni35

Descrição do produto

Cr20Ni35 liga de níquel-cromo-ferro resistente ao calor com elevado coeficiente de temperatura positiva

Fios de liga NiCr Cr20Ni35é um sistema de alta performanceNíquel-cromoliga composta por:20% de cromoe35% de níquel, concebidos pararesistência a altas temperaturas,resistência à oxidação, eresistência à corrosãoEsta liga é particularmente conhecida pela sua utilização emelementos de aquecimento,Resistências, eAplicações industriaisque exigem um desempenho estável a temperaturas elevadas.Fios de liga NiCr Cr20Ni35é uma oferta de material versátilExcelente desempenho a altas temperaturas,resistência à corrosão, eResistividade elétrica estável, tornando-o uma escolha ideal para aplicações comoelementos de aquecimento,Resistências,termopares, e outros componentes elétricos de alta temperatura.Fornos industriais,Fornos, eSistemas de aquecimento elétricogarante que seja amplamente utilizado em indústrias onde a durabilidade e o desempenho sob calor são essenciais.O seu desempenho superior em condições extremas justifica a sua utilização em aplicações de alta procura.

Composição química Wt. %

Cr20Ni35

Não.

Sim

- Não

Min.

Max.

Descanse

0.08

0.02

0.015

Principais características das ligas eléctricas de aquecimento Ni-Cr e Ni-Cr-Fe

Tipo Desempenho		Cr30Ni70	Cr15Ni60	Cr20Ni35	Cr20Ni80	Cr20Ni30	Cr25Ni20
Principal Composição química	Não.	Descanse	55.0-61.0	34.0-37.0	Descanse	30.0-34.0	19.0-22.0
	Cr	28.0-31.0	15.0-18.0	18.0-21.0	20.0-23.0	18.0-21.0	24.0-26.0
	Fe	≤ 10	Descanse	Descanse	≤ 10	Descanse	Descanse
Temperatura máxima de funcionamento contínuo do elemento (°C)		1250	1150	1100	1200	1100	1050
Resistividade a 20 °C ((μΩm)		1.18±0.05	1.12±0.05	10,04 ± 0.05	10,09 ± 0.05	10,06 ± 0.05	0.95±0.05
Densidade ((g/cm3)		8.10	8.20	7.90	8.40	7.90	7.15
Condutividade térmica (KJ/m·h·°C)		45.2	45.2	43.8	60.3	43.8	43.8
Coeficiente de expansão das linhas (α×10-6/°C)		17.0	17.0	19.0	18.0	19.0	19.0
Ponto de fusão (aprox.)		1380	1390	1390	1400	1390	1400
Elonamento na ruptura ((%)		> 20	> 20	> 20	> 20	> 20	> 20
Estrutura micrográfica		Austenita	Austenita	Austenita	Austenita	Austenita	Austenita
Propriedades magnéticas		Outros aparelhos e aparelhos de ar condicionado	De baixo magnético	De baixo magnético	Outros aparelhos e aparelhos de ar condicionado	De baixo magnético	Outros aparelhos e aparelhos de ar condicionado
Nota:Os diferentes tipos de liga de resistência eléctrica são misturados com a quantidade de terras raras, titânio e outros oligoelementos,Para melhorar o desempenho do processamento e prolongar o período de vida útil.

Características essenciais do fio de liga de NiCr Cr20Ni35:

Composição:

Níquel (Ni):35% (fornece excelente estabilidade a altas temperaturas e boa resistividade elétrica).

Cromo (Cr):20% (melhora a resistência à oxidação e a resistência a altas temperaturas).

Ferro (Fe):A balança, utilizada para melhorar as propriedades mecânicas gerais da liga.

Carbono (C):Baixo teor para melhorar a maquinariabilidade e evitar a precipitação de carburo durante a exposição ao calor.

Resistência à alta temperatura:

Com um diâmetro superior a 50 mm,1100°C (2012°F).

Mantenha a resistência e estabilidade a temperaturas elevadas, tornando-o adequado paraaquecimento por resistênciaaplicações e outros ambientes de alta temperatura.

Resistência à oxidação e à corrosão:

Resistência à oxidação:A liga tem um elevado grau de resistência à oxidação devido aoTeor de cromo, que forma uma camada de óxido estável que impede uma maior oxidação.

Resistência à corrosão:Com o seu elevado teor de cromo, oferece também resistência à corrosão em muitos ambientes, em especial em zonas onde a corrosão é mais intensa.Atmosferas oxidantesem altas temperaturas.

Resistividade elétrica:

Resistividade elétrica estável:Oferece um ambiente previsível e estávelresistênciaem temperaturas elevadas, tornando-o ideal paraelementos de aquecimento,Resistências, etermopares.

Boa eficiência de geração de calor:Devido às suas propriedades resistivas, gera calor de forma eficiente quando usado em aplicações de aquecimento elétrico.

Propriedades mecânicas:

Resistência e Ductilidade:Fornece bonsresistência à traçãoa altas temperaturas e permanece suficientemente dúctil para fabrico.

Resistência à fadiga térmica:Resistente ao ciclo térmico, tornando-o ideal para aplicações que passam por ciclos repetidos de aquecimento e resfriamento.

Soldabilidade e Fabricação:

Aquecedor:Pode ser soldado utilizando técnicas de soldadura padrão como:TIG (GTAW)eMIG (GMAW)Soldadura, com risco mínimo de rachaduras ou outros problemas.

Formabilidade:Facilmente desenhados em fios, hastes e outras formas para uma variedade de aplicações, particularmente em elementos de aquecimento e componentes elétricos.

- Não.Aplicações:

Elementos de aquecimento:Comumente utilizado emFornos industriais,Elementos de aquecimento elétricos, eFornosonde a estabilidade a altas temperaturas é crítica.
Resistências:Utilizado no fabrico deresistores de precisãoeGrades de resistênciaque requerem resistência eléctrica estável.
Termópares e sensores:Adequado para termopares de alta temperatura e elementos de detecção de temperatura.
Componentes elétricos:Frequentemente encontrados emcomponentes elétricos de aquecimentotais comoToasters,Secadores,aquecedores de água, e outros produtos similares.
Aplicações a altas temperaturas:Também utilizado em algunsprocessamento químicoAplicações que exijam materiais resistentes a altas temperaturas e oxidação.

Dados técnicos dos fios

Dia.	Área da secção transversal (mm2)	Peso/metro (g/m)	Resistência/Metro a 20 °C (Ω/m)	Dia.	Área da secção transversal (mm2)	Peso/metro (g/m)	Resistência/Metro a 20 °C (Ω/m)
0.018	0.000255	0.002117	Outros, de peso superior a 200 g	0.25	0.04909	0.4074	20.88-23.54
0.020	0.000314	0.002606	2940-3740	0.28	0.06158	0.5111	16.64-18.76
0.022	0.000380	0.003154	2440-3100	0.30	0.07069	0.5867	14.49-16.35
0.025	0.000491	0.004075	1880 a 2400	0.32	0.07548	0.6265	12.74-14.36
0.028	0.000616	0.005113	1530-1870	0.33	0.08553	0.7099	12.20-13.40
0.030	0.000707	0.005868	1338-1696	0.38	0.1134	0.9412	9.13-10.09
0.032	0.000804	0.006673	1180-1440	0.40	0.1257	1.0433	8.24-9.108
0.035	0.000962	0.007985	981-1200	0.41	0.132	1.0956	7.68-8.89
0.040	0.001257	0.01043	780.7-954.1	0.45	0.159	1.3197	6.51-7.196
0.045	0.00159	0.0132	594-726	0.50	0.1963	1.6293	5.273-5.829
0.050	0.001963	0.01629	499.6-610.6	0.55	0.2376	1.9721	4.518-4.994
0.055	0.00238	0.01975	407-477	0.60	0.2827	2.3464	3.797-4.197
0.063	0.00312	0.02590	321.41-377.31	0.65	0.3318	2.7539	3.235-3.575
0.070	0.00385	0.03196	260.5-305.9	0.70	0.3848	3.1938	2.789-3.083
0.080	0.005027	0.04172	199.5-234.1	0.75	0.4418	3.6669	2.43-2.686
0.090	0.006362	0.0528	157.6-185.0	0.80	0.5027	4.1724	2.136-2.36
0.100	0.007854	0.0652	127.7-149.9	0.85	0.5674	4.7094	1.891-2.091
0.110	0.009852	0.08177	105.5-123.9	0.90	0.6362	5.2805	1.687-1.865
0.120	0.01227	0.1018	88.67-104.1	0.95	0.7088	5.883	1.46-1.62
0.140	0.01539	0.1277	65.85-75.77	1.00	0.7854	6.5188	1.367-1.511
0.150	0.01767	0.1467	56.75-66.63	1.10	0.9503	7.8875	1.13-1.26
0.160	0.02011	0.01669	50.42-58.00	1.12	0.9852	8.1772	1.05-1.17
0.170	0.022700	0.1884	44.18-51.86	1.18	1.0936	9.0769	0.95-1.05
0.180	0.02545	0.2112	40.26-45.40	1.20	1.313	10.8979	0.79-0.87
0.190	0.02835	0.2353	35.37-41.53	1.30	1.327	11.0141	0.78-0.86
0.200	0.03142	0.2608	32.62-36.78	1.40	1.539	12.7737	0.70-0.77
0.212	0.035300	0.2930	28.41-33.35	1.50	1.767	14.6661	0.60-0.67
0.220	0.03801	0.3155	26.65-30.39	1.60	2.011	16.8924	0.52-0.58

A tolerância ou o diâmetro dos fios

Cabos	Dia.	Tolerância
	0.018-0.025	± 0.001
	0.028-0.035	± 0.0015
	0.040-0.055	± 0.002
	0.070	± 0.0025
	0.08-0.10	± 0.003
	0.11-0.14	± 0.004
	0.16-0.20	± 0.005
	0.22-0.25	± 0.006
	0.28-0.30	± 0.007
	0.32-0.40	± 0.01
	0.41-0.50	± 0.015
	0.55-0.80	+0,02/-0.03
	0.85-1.00	+0,02/-0.03
	1.10-1.50	± 0.03
Nota:Pode ser fabricada uma especificação especial conforme pedido do cliente.

Dados técnicos da fita

Espessura × Largura ((mm))	Resistência/metro ((20 °C) (Ω/m)	Área de superfície/ohm (20°C) (cm)²/Ω)	Peso/metro (g/m)	Área de superfície/metro (cm)²/m)
0.09x2.5	5.27	9.84	1.72	51.8
0.08x0.2	74	0.0756	0.122	5.6
0.08x0.3	49.4	0.154	0.183	7.6
0.08x0.4	37	0.259	0.244	9.6
0.08x0.5	29.6	0.392	0.305	11.6
0.08x0.6	24.7	0.551	0.367	13.6
0.08x0.7	21.2	0.737	0.428	15.6
0.08x0.8	18.5	0.951	0.489	17.6
0.08x0.9	16.5	1.19	0.55	19.6
0.08x1.0	14.8	1.46	0.611	21.6
0.08x1.2	12.3	2.07	0.733	25.6
0.08x1.5	9.87	3.2	0.916	31.6
0.08x1.8	8.23	4.57	1.1	37.6
0.08x2.0	7.4	5.62	1.22	41.6
0.07x0.2	84.6	0.0638	0.107	5.4
0.07x0.3	56.4	0.131	0.16	7.4
0.07x0.4	42.3	0.222	0.214	9.4
0.07x0.5	33.9	0.337	0.267	11.4
0.07x0.6	28.2	0.475	0.321	13.4
0.07x0.7	24.2	0.637	0.374	15.4
0.07x0.8	21.2	0.822	0.428	17.4
0.07x0.9	18.8	1.03	0.481	19.4
0.07x1.0	16.9	1.26	0.535	21.4
0.07x1.2	14.1	1.8	0.641	25.4
0.07x1.5	11.3	2.78	0.802	31.4
0.06x0.2	98.7	0.0527	0.0916	5.2
0.06x0.3	65.8	0.109	0.137	7.2
0.06x0.4	49.4	0.186	0.183	9.2
0.06x0.5	39.5	0.284	0.229	11.2
0.06x0.6	32.9	0.401	0.275	13.2
0.06x0.7	28.2	0.539	0.321	15.2
0.06x0.8	24.7	0.697	0.367	17.5
0.06x0.9	21.9	0.875	0.412	19.2
0.06x1.0	19.7	1.07	0.458	21.2
0.06x1.2	16.5	1.53	0.55	25.2
0.05x0.2	118	0.0422	0.0764	5.00
0.05x0.3	79	0.0886	0.115	7.00
0.05x0.4	59.2	0.152	0.153	9.00
0.05x0.5	47.4	0.232	0.191	11.00
0.05x0.6	39.5	0.329	0.229	13.00
0.05x0.7	33.9	0.443	0.267	15.0
0.05x0.8	29.6	0.574	0.305	17.0
0.05x0.9	16.3	0.722	0.344	19.0
0.05x1.0	23.7	0.886	0.382	21.0
A fita é enrolada pelo fio, a área da secção transversal real da fita é 8% menor do que a calculada pela retangular.

Vantagens do fio de liga de NiCr Cr30Ni35:

Desempenho a altas temperaturas:Excelente resistência à oxidação a altas temperaturas, tornando-o adequado para ambientes até 1100 °C (2012 °F).
Boa resistência elétrica:Ideal para utilização emelementos de aquecimento,Resistências, e outras aplicações elétricas onde seja necessária uma resistência estável.
Resistência à corrosão:Resiste à corrosão numa gama de condições de alta temperatura e oxidação.
Fadiga e resistência ao ciclo térmico:Resiste a aquecimento e arrefecimento repetidos sem degradação.
Flexibilidade de fabrico:Pode ser facilmente fabricado em formas de fio para uma variedade de aplicações, especialmente em ambientes industriais e elétricos.

Limites do fio de liga de NiCr Cr30Ni35:

Custo:Tal como acontece com a maioria das ligas de alto desempenho, pode ser mais caro em comparação com outros metais como o aço inoxidável, o que pode limitar a sua aplicação em áreas sensíveis aos custos.
Resistência limitada a ácidos fortes:Embora seja altamente resistente à oxidação, pode não funcionar tão bem em ambientes fortemente ácidos ou altamente corrosivos em comparação com ligas especializadas comoInconelouHastelloy.
Reforço a frio:Pode endurecer durante os processos de formação a frio, exigindo manuseio ou métodos de processamento especializados para evitar rachaduras ou danos.

Cr20Ni35 Liga de ferro de níquel-cromo resistente ao calor com elevado coeficiente de temperatura positiva 0
