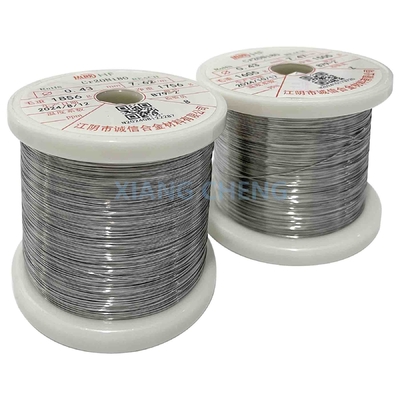

Ligação NiCr Cr15Ni60 60Ni16Cr NiCr6015 Solução ideal para aplicações de alta temperatura

MOQ:	5 kg
standard packaging:	Embalado com papel impermeável ou saco de tecelagem, em paletes ou caixa de madeira.
Delivery period:	3 dias
Método do pagamento:	T/T, D/P
Supply Capacity:	30 toneladas por dia

Informação de detalhes

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Senphus

Certificação

ISO9001

Número do modelo

Cr15Ni60/60Ni16Cr/NiCr6015

Local de Origem:

China

Nome:

Cr15Ni60/60Ni16Cr/NiCr6015

Tipo:

Ligações de Ni-Cr-Fe

Aplicação:

Elemento de aquecimento e resistência

Cores:

Prateado brilhante ou cinza escuro

Densidade:

Resistividade a 20 °C:

1.12±0.05

Ponto de derretimento (℃):

Conductividade térmica:

45.2 ((KJ/mh °C)

Prolongamento na ruptura ((%)):

Destacar:

60Ni16Cr liga NiCr

Cr15Ni60 Ligação NiCr

Aplicações a altas temperaturas

Descrição do produto

Ligação NiCr Cr15Ni60 60Ni16Cr NiCr6015 A solução ideal para aplicações de alta temperatura

Fios de liga de NiCr Cr15Ni60 (60Ni16Cr, NiCr6015)é um sistema de alta performanceNíquel-cromoliga com15% de cromoe60% de níquel, concebidos para aplicações a altas temperaturas que exijam excelentesresistência à oxidação,resistência à corrosão, eresistência elétricaEsta liga é comumente utilizada em indústrias comoelementos de aquecimento,componentes elétricos, eAplicações industriais de alta temperatura.Fios de liga de NiCr Cr15Ni60 (60Ni16Cr, NiCr6015)é uma liga de alto desempenho que oferece excelenteresistência à oxidação,Estabilidade a altas temperaturas, eResistividade elétrica fiávelÉ amplamente utilizado em indústrias comoFabricação de elementos de aquecimento,componentes elétricos, eprocessamento químicoA sua capacidade de funcionar sob temperaturas extremas e condições corrosivas torna-o ideal paraFornos,Resistências, eSistemas de aquecimento industrialEmbora tenha um custo mais elevado devido ao seu teor de níquel, a sua durabilidade e fiabilidade em ambientes de alto stress tornam-no um material valioso para aplicações exigentes.

GB	JIS	ASTM	DIN EN/DIN	GOST
Cr15Ni60	NCHW-2 NCHR-2	60Ni16Cr	NiCr6015	H15N60-Н

Principais características das ligas eléctricas de aquecimento Ni-Cr e Ni-Cr-Fe

Tipo Desempenho		Cr30Ni70	Cr15Ni60	Cr20Ni35	Cr20Ni80	Cr20Ni30	Cr25Ni20
Principal Composição química	Não.	Descanse	55.0-61.0	34.0-37.0	Descanse	30.0-34.0	19.0-22.0
	Cr	28.0-31.0	15.0-18.0	18.0-21.0	20.0-23.0	18.0-21.0	24.0-26.0
	Fe	≤ 10	Descanse	Descanse	≤ 10	Descanse	Descanse
Temperatura máxima de funcionamento contínuo do elemento (°C)		1250	1150	1100	1200	1100	1050
Resistividade a 20 °C ((μΩm)		1.18±0.05	1.12±0.05	10,04 ± 0.05	10,09 ± 0.05	10,06 ± 0.05	0.95±0.05
Densidade ((g/cm3)		8.10	8.20	7.90	8.40	7.90	7.15
Condutividade térmica (KJ/m·h·°C)		45.2	45.2	43.8	60.3	43.8	43.8
Coeficiente de expansão das linhas (α×10-6/°C)		17.0	17.0	19.0	18.0	19.0	19.0
Ponto de fusão (aprox.)		1380	1390	1390	1400	1390	1400
Elonamento na ruptura ((%)		> 20	> 20	> 20	> 20	> 20	> 20
Estrutura micrográfica		Austenita	Austenita	Austenita	Austenita	Austenita	Austenita
Propriedades magnéticas		Outros aparelhos e aparelhos de ar condicionado	De baixo magnético	De baixo magnético	Outros aparelhos e aparelhos de ar condicionado	De baixo magnético	Outros aparelhos e aparelhos de ar condicionado
Nota:Os diferentes tipos de liga de resistência eléctrica são misturados com a quantidade de terras raras, titânio e outros oligoelementos,Para melhorar o desempenho do processamento e prolongar o período de vida útil.

Composição química Wt.% Cr15Ni60	%	Não.	Fe	C	Sim	- Não	P	S	Cr	Al
	Min.	55			0.75				15
	Max.	61	Descanse	0.08	1.6	0.6	0.02	0.015	18	0.5

Propriedades mecânicas	Condição	Resistência à tração (UTS) ((Rm)	Elevamento ((A5)
	D>3, T>0.2	≥ 600 MPa	≥ 25%
	0.10.2	≥ 600 MPa	≥ 20%

Características principais do fio de liga de NiCr Cr15Ni60 / 60Ni16Cr / NiCr6015:

Composição:

Níquel (Ni):60% (o que confere à liga uma excelente estabilidade a altas temperaturas e resistência elétrica).

Cromo (Cr):15% (melhora a resistência à oxidação e a resistência a temperaturas elevadas).

Ferro (Fe):Pequenas quantidades (equilíbrio), contribuindo para a integridade estrutural da liga.

Carbono (C):Baixo teor de carbono para melhorar a soldabilidade da liga e reduzir a precipitação de carburo.

Resistência à alta temperatura:

Desempenha-se bem em ambientes até1000°C (1832°F), mantendo as suas propriedades estruturais e mecânicas.

Excelente resistência à oxidação:O teor de cromo forma uma camada protetora de óxido, que impede a oxidação e prolonga a vida útil do material mesmo sob calor extremo.

Resistividade elétrica:

Resistividade elétrica moderada:A liga tem uma resistência elétrica estável, tornando-a adequada paraResistências,elementos de aquecimento, e outras aplicações em que seja necessário manter a resistência a temperaturas elevadas.

É...resistência estáveltorna-o ideal para aplicações que exigemaquecimento preciso e constante.

Resistência à corrosão e à escamação:

Resistência à oxidação e à corrosão:Excelente resistência aambientes oxidantesesulfidaçãoem condições de alta temperatura, garantindo a durabilidade em aplicações industriais.

Resistência à escalabilidade:Desempenha-se bem em condições em que o dimensionamento pode comprometer a integridade do material, tornando-o adequado para uso em ambientes como fornos industriais.

Propriedades mecânicas:

Resistência e Ductilidade:Boa resistência à tração a altas temperaturas, juntamente com a ductilidade necessária paraFabricaçãoeSoldadura.

Resistência à fadiga:Resiste à fadiga térmica do ciclo térmico, tornando-o ideal para aplicações industriais de aquecimento.

Soldabilidade e Fabricação:

Facilidade de solda:Esta liga éSoldáveisutilizando técnicas de solda padrão, tais como:GTAW (TIG)eGMAW (MIG), com risco mínimo de rachaduras.

Formabilidade:Pode ser facilmente desenhado em fios, hastes e tiras, permitindo uma ampla gama de possibilidades de fabricação.

Aplicações:

Elementos de aquecimento:Frequentemente utilizado em fornos elétricos,Canais de aquecimento,Fornos, e outras aplicações de alta temperatura.
Resistências:Ideal pararesistores de precisãoe outros componentes elétricos em que seja necessária uma resistência estável sob calor.
Fornos industriais:Utilizado em componentes de fornos,Tubos radiantes, eMáquinas de secagemdevido à sua resistência a altas temperaturas e oxidação.
Termópares e sensores:Adequado para aplicações de detecção de termopares e de temperatura que operam sob altas temperaturas.

Vantagens do fio de liga de NiCr Cr15Ni60 / 60Ni16Cr / NiCr6015:

Estabilidade a altas temperaturas:Funciona eficazmente a temperaturas até1000°C (1832°F), tornando-o ideal para elementos de aquecimento e aplicações resistivas.
Resistência à oxidação:Oferece uma excelente protecção contra a oxidação, garantindo uma longa vida útil mesmo em ambientes de alta temperatura.
Resistividade elétrica:Mantenha uma resistência estável numa ampla gama de temperaturas, garantindo um desempenho consistente em aplicações elétricas.
Soldabilidade e facilidade de fabrico:Pode ser processado utilizando técnicas padrão de solda e usinagem.
Durabilidade:Resiste à oxidação, escalonamento e ciclo térmico, garantindo confiabilidade em ambientes exigentes.

Limites do fio de liga de NiCr Cr15Ni60 / 60Ni16Cr / NiCr6015:

Custo:Devido ao elevado teor de níquel da liga, é geralmente mais cara em comparação com ligas com menor teor de níquel ou cromo.
Resistência limitada a ácidos fortes:Embora seja resistente à oxidação e à corrosão a altas temperaturas, pode não funcionar bem em ambientes altamente ácidos ou ambientes com altas concentrações de cloreto, ao contrário de outras ligas especializadas (por exemplo.g., Inconel).
Trabalho de endurecimento:Pode endurecer durante o trabalho a frio, exigindo um processamento cuidadoso para a formação e usinagem.

Dados técnicos dos fios

Dia.	Área da secção transversal (mm2)	Peso/metro (g/m)	Resistência/Metro a 20 °C (Ω/m)	Dia.	Área da secção transversal (mm2)	Peso/metro (g/m)	Resistência/Metro a 20 °C (Ω/m)
0.018	0.000255	0.002117	Outros, de peso superior a 200 g	0.25	0.04909	0.4074	20.88-23.54
0.020	0.000314	0.002606	2940-3740	0.28	0.06158	0.5111	16.64-18.76
0.022	0.000380	0.003154	2440-3100	0.30	0.07069	0.5867	14.49-16.35
0.025	0.000491	0.004075	1880 a 2400	0.32	0.07548	0.6265	12.74-14.36
0.028	0.000616	0.005113	1530-1870	0.33	0.08553	0.7099	12.20-13.40
0.030	0.000707	0.005868	1338-1696	0.38	0.1134	0.9412	9.13-10.09
0.032	0.000804	0.006673	1180-1440	0.40	0.1257	1.0433	8.24-9.108
0.035	0.000962	0.007985	981-1200	0.41	0.132	1.0956	7.68-8.89
0.040	0.001257	0.01043	780.7-954.1	0.45	0.159	1.3197	6.51-7.196
0.045	0.00159	0.0132	594-726	0.50	0.1963	1.6293	5.273-5.829
0.050	0.001963	0.01629	499.6-610.6	0.55	0.2376	1.9721	4.518-4.994
0.055	0.00238	0.01975	407-477	0.60	0.2827	2.3464	3.797-4.197
0.063	0.00312	0.02590	321.41-377.31	0.65	0.3318	2.7539	3.235-3.575
0.070	0.00385	0.03196	260.5-305.9	0.70	0.3848	3.1938	2.789-3.083
0.080	0.005027	0.04172	199.5-234.1	0.75	0.4418	3.6669	2.43-2.686
0.090	0.006362	0.0528	157.6-185.0	0.80	0.5027	4.1724	2.136-2.36
0.100	0.007854	0.0652	127.7-149.9	0.85	0.5674	4.7094	1.891-2.091
0.110	0.009852	0.08177	105.5-123.9	0.90	0.6362	5.2805	1.687-1.865
0.120	0.01227	0.1018	88.67-104.1	0.95	0.7088	5.883	1.46-1.62
0.140	0.01539	0.1277	65.85-75.77	1.00	0.7854	6.5188	1.367-1.511
0.150	0.01767	0.1467	56.75-66.63	1.10	0.9503	7.8875	1.13-1.26
0.160	0.02011	0.01669	50.42-58.00	1.12	0.9852	8.1772	1.05-1.17
0.170	0.022700	0.1884	44.18-51.86	1.18	1.0936	9.0769	0.95-1.05
0.180	0.02545	0.2112	40.26-45.40	1.20	1.313	10.8979	0.79-0.87
0.190	0.02835	0.2353	35.37-41.53	1.30	1.327	11.0141	0.78-0.86
0.200	0.03142	0.2608	32.62-36.78	1.40	1.539	12.7737	0.70-0.77
0.212	0.035300	0.2930	28.41-33.35	1.50	1.767	14.6661	0.60-0.67
0.220	0.03801	0.3155	26.65-30.39	1.60	2.011	16.8924	0.52-0.58

A tolerância ou o diâmetro dos fios

Cabos	Dia.	Tolerância
	0.018-0.025	± 0.001
	0.028-0.035	± 0.0015
	0.040-0.055	± 0.002
	0.070	± 0.0025
	0.08-0.10	± 0.003
	0.11-0.14	± 0.004
	0.16-0.20	± 0.005
	0.22-0.25	± 0.006
	0.28-0.30	± 0.007
	0.32-0.40	± 0.01
	0.41-0.50	± 0.015
	0.55-0.80	+0,02/-0.03
	0.85-1.00	+0,02/-0.03
	1.10-1.50	± 0.03
Nota:Pode ser fabricada uma especificação especial conforme pedido do cliente.

Dados técnicos da fita

Espessura × Largura ((mm))	Resistência/metro ((20 °C) (Ω/m)	Área de superfície/ohm (20°C) (cm)²/Ω)	Peso/metro (g/m)	Área de superfície/metro (cm)²/m)
0.09x2.5	5.27	9.84	1.72	51.8
0.08x0.2	74	0.0756	0.122	5.6
0.08x0.3	49.4	0.154	0.183	7.6
0.08x0.4	37	0.259	0.244	9.6
0.08x0.5	29.6	0.392	0.305	11.6
0.08x0.6	24.7	0.551	0.367	13.6
0.08x0.7	21.2	0.737	0.428	15.6
0.08x0.8	18.5	0.951	0.489	17.6
0.08x0.9	16.5	1.19	0.55	19.6
0.08x1.0	14.8	1.46	0.611	21.6
0.08x1.2	12.3	2.07	0.733	25.6
0.08x1.5	9.87	3.2	0.916	31.6
0.08x1.8	8.23	4.57	1.1	37.6
0.08x2.0	7.4	5.62	1.22	41.6
0.07x0.2	84.6	0.0638	0.107	5.4
0.07x0.3	56.4	0.131	0.16	7.4
0.07x0.4	42.3	0.222	0.214	9.4
0.07x0.5	33.9	0.337	0.267	11.4
0.07x0.6	28.2	0.475	0.321	13.4
0.07x0.7	24.2	0.637	0.374	15.4
0.07x0.8	21.2	0.822	0.428	17.4
0.07x0.9	18.8	1.03	0.481	19.4
0.07x1.0	16.9	1.26	0.535	21.4
0.07x1.2	14.1	1.8	0.641	25.4
0.07x1.5	11.3	2.78	0.802	31.4
0.06x0.2	98.7	0.0527	0.0916	5.2
0.06x0.3	65.8	0.109	0.137	7.2
0.06x0.4	49.4	0.186	0.183	9.2
0.06x0.5	39.5	0.284	0.229	11.2
0.06x0.6	32.9	0.401	0.275	13.2
0.06x0.7	28.2	0.539	0.321	15.2
0.06x0.8	24.7	0.697	0.367	17.5
0.06x0.9	21.9	0.875	0.412	19.2
0.06x1.0	19.7	1.07	0.458	21.2
0.06x1.2	16.5	1.53	0.55	25.2
0.05x0.2	118	0.0422	0.0764	5.00
0.05x0.3	79	0.0886	0.115	7.00
0.05x0.4	59.2	0.152	0.153	9.00
0.05x0.5	47.4	0.232	0.191	11.00
0.05x0.6	39.5	0.329	0.229	13.00
0.05x0.7	33.9	0.443	0.267	15.0
0.05x0.8	29.6	0.574	0.305	17.0
0.05x0.9	16.3	0.722	0.344	19.0
0.05x1.0	23.7	0.886	0.382	21.0
A fita é enrolada pelo fio, a área da secção transversal real da fita é 8% menor do que a calculada pela retangular.
