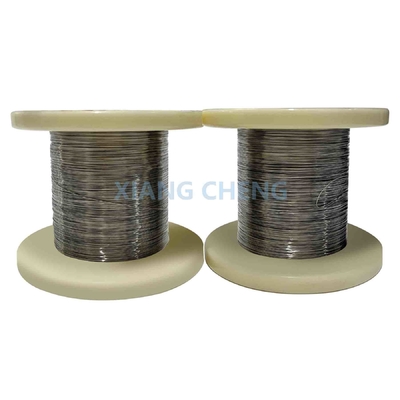

Cr15Ni60/60Ni16Cr/NiCr6015 NiCr liga desempenho consistente em aplicações de alta resistência

MOQ:	5 kg
standard packaging:	Embalado com papel impermeável ou saco de tecelagem, em paletes ou caixa de madeira.
Delivery period:	3 dias
Método do pagamento:	T/T, D/P
Supply Capacity:	30 toneladas pelo dia

Informação de detalhes

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Senphus

Certificação

ISO9001

Número do modelo

Cr15Ni60/60Ni16Cr/NiCr6015

Local de Origem:

China

Tipo:

Ligações de Ni-Cr-Fe

Aplicação:

Elemento de aquecimento e resistência

Cores:

Prateado brilhante ou cinza escuro

Densidade:

Resistividade a 20 °C:

1.12±0.05

Ponto de derretimento (℃):

Conductividade térmica:

45.2 ((KJ/mh °C)

Prolongamento na ruptura ((%)):

Destacar:

Ligações de NiCr de alta resistência

Ligações de NiCr de alta temperatura

Cr15Ni60 ligas de NiCr

Descrição do produto

Cr15Ni60/60Ni16Cr/NiCr6015 NiCr liga desempenho consistente em aplicações de alta resistência

Cr15Ni60 é uma liga de alta resistência para aquecimento eléctrico caracterizada pela sua excelente resistência a altas temperaturas e resistência à oxidação.com o saldo de ferro e traços de outros elementosEsta composição confere à liga uma resistência estável que aumenta linearmente com a temperatura, tornando-a ideal para aplicações que exigem um controlo preciso da temperatura.Cr15Ni60 apresenta forte resistência à oxidação, mesmo a temperaturas de até 1000°C, devido à formação de uma camada protetora de óxido de cromo que impede uma maior oxidação.e outros equipamentos de alta temperatura em que o aquecimento constante e fiável é fundamentalAs propriedades da liga, tais como baixa expansão térmica e alta resistividade, tornam-na uma escolha preferida para elementos de aquecimento elétrico em vários processos industriais.

GB	JIS	ASTM	DIN EN/DIN	GOST
Cr15Ni60	NCHW-2 NCHR-2	60Ni16Cr	NiCr6015	H15N60-Н

Principais características das ligas eléctricas de aquecimento Ni-Cr e Ni-Cr-Fe

Tipo Desempenho		Cr30Ni70	Cr15Ni60	Cr20Ni35	Cr20Ni80	Cr20Ni30	Cr25Ni20
Principal Composição química	Não.	Descanse	55.0-61.0	34.0-37.0	Descanse	30.0-34.0	19.0-22.0
	Cr	28.0-31.0	15.0-18.0	18.0-21.0	20.0-23.0	18.0-21.0	24.0-26.0
	Fe	≤ 10	Descanse	Descanse	≤ 10	Descanse	Descanse
Temperatura máxima de funcionamento contínuo do elemento (°C)		1250	1150	1100	1200	1100	1050
Resistividade a 20 °C ((μΩm)		1.18±0.05	1.12±0.05	10,04 ± 0.05	10,09 ± 0.05	10,06 ± 0.05	0.95±0.05
Densidade ((g/cm3)		8.10	8.20	7.90	8.40	7.90	7.15
Condutividade térmica (KJ/m·h·°C)		45.2	45.2	43.8	60.3	43.8	43.8
Coeficiente de expansão das linhas (α×10-6/°C)		17.0	17.0	19.0	18.0	19.0	19.0
Ponto de fusão (aprox.)		1380	1390	1390	1400	1390	1400
Elonamento na ruptura ((%)		> 20	> 20	> 20	> 20	> 20	> 20
Estrutura micrográfica		Austenita	Austenita	Austenita	Austenita	Austenita	Austenita
Propriedades magnéticas		Outros aparelhos e aparelhos de ar condicionado	De baixo magnético	De baixo magnético	Outros aparelhos e aparelhos de ar condicionado	De baixo magnético	Outros aparelhos e aparelhos de ar condicionado
Nota:Os diferentes tipos de liga de resistência eléctrica são misturados com a quantidade de terras raras, titânio e outros oligoelementos,Para melhorar o desempenho do processamento e prolongar o período de vida útil.

Composição química Wt.% Cr15Ni60	%	Não.	Fe	C	Sim	- Não	P	S	Cr	Al
	Min.	55			0.75				15
	Max.	61	Descanse	0.08	1.6	0.6	0.02	0.015	18	0.5

Propriedades mecânicas	Condição	Resistência à tração (UTS) ((Rm)	Elevamento ((A5)
	D>3, T>0.2	≥ 600 MPa	≥ 25%
	0.10.2	≥ 600 MPa	≥ 20%

Algumas das principais características do Cr15Ni60 incluem:

Alta resistência e estabilidade a temperaturas:O Cr15Ni60 é conhecido por sua alta resistividade elétrica e resistência estável à temperatura ambiente e altas temperaturas, o que é crucial para aplicações de controle de temperatura de precisão.
Excelente resistência à alta temperatura:A liga mantém a sua resistência a altas temperaturas, com um ponto de fusão de cerca de 1420°C e uma retenção de propriedades mecânicas até 1200°C.
Boa resistência à corrosão:Graças ao seu teor de cromo, o Cr15Ni60 apresenta uma excelente resistência à oxidação e à corrosão, especialmente em ambientes ácidos e alcalinos.
Propriedades físicas:A liga tem uma densidade de 8,2 g/cm3 e uma resistividade de aproximadamente 1,10~1,15μΩ·m, o que contribui para a sua eficiente geração de calor e estabilidade.
Resistência mecânica:O Cr15Ni60 apresenta boas propriedades mecânicas, com uma resistência à tração de cerca de 600 MPa e uma taxa de alongamento de 20% a 30% à temperatura ambiente.
Propriedades térmicas:Tem uma condutividade térmica de 11,3 W/m·K, o que ajuda a concentrar o calor durante o processo de aquecimento.
Composição química:Composto principalmente por níquel (58-61%) e cromo (14-16%), sendo o restante ferro e traces de outros elementos como manganês e silício.
Microestrutura e estabilidade de fase:O Cr15Ni60 possui uma estrutura austenítica monofásica, o que contribui para a sua estabilidade a altas temperaturas e resistência ao crescimento do grão e à transformação de fase.

Estas características tornam o Cr15Ni60 um material valioso em várias aplicações industriais, em especial aquelas que exigem resistência e estabilidade a altas temperaturas.

Aplicações:

Resistentes de precisão, normais e de derivação: A liga é adequada para a produção de resistências de precisão, normais e de derivação devido à sua elevada resistividade elétrica e resistência estável à temperatura ambiente e à temperatura elevada
Elementos de aquecimento: O Cr15Ni60 é utilizado como elemento de aquecimento, principalmente para fornos de tratamento térmico periódico com temperaturas inferiores a 900°C
Tubos de aquecimento elétrico e aquecedores domésticos de alta qualidade: A liga é utilizada em fios de aquecimento elétrico para tubos de aquecimento elétrico de alta qualidade e aquecedores elétricos domésticos de alta qualidade
Banda de resistência para caixas de resistência de alta qualidade: É utilizado na fita de resistência para caixas de resistência de alta qualidade
Fornos elétricos industriais: O Cr15Ni60 é amplamente utilizado em fornos eléctricos industriais, metalurgia, máquinas e aparelhos domésticos para produzir elementos de aquecimento e elementos de resistência
Componentes aeroespaciais e de alta temperatura: A liga é utilizada na indústria aeroespacial para componentes de alta temperatura, como turbinas a gás e partes de motores a jato que exigem resistência a altas temperaturas e oxidação
Equipamento de tratamento térmico: O Cr15Ni60 é utilizado em equipamentos de tratamento térmico para a fabricação de revestimentos de fornos de alta temperatura e tubos de proteção contra termopares,assegurar a precisão e a consistência dos processos de tratamento térmico

Essas aplicações destacam a versatilidade e a importância do Cr15Ni60 em várias indústrias onde a resistência a altas temperaturas, a estabilidade e a confiabilidade são críticas.

Dados técnicos dos fios

Dia.	Área da secção transversal (mm2)	Peso/metro (g/m)	Resistência/Metro a 20 °C (Ω/m)	Dia.	Área da secção transversal (mm2)	Peso/metro (g/m)	Resistência/Metro a 20 °C (Ω/m)
0.018	0.000255	0.002117	Outros, de peso superior a 200 g	0.25	0.04909	0.4074	20.88-23.54
0.020	0.000314	0.002606	2940-3740	0.28	0.06158	0.5111	16.64-18.76
0.022	0.000380	0.003154	2440-3100	0.30	0.07069	0.5867	14.49-16.35
0.025	0.000491	0.004075	1880 a 2400	0.32	0.07548	0.6265	12.74-14.36
0.028	0.000616	0.005113	1530-1870	0.33	0.08553	0.7099	12.20-13.40
0.030	0.000707	0.005868	1338-1696	0.38	0.1134	0.9412	9.13-10.09
0.032	0.000804	0.006673	1180-1440	0.40	0.1257	1.0433	8.24-9.108
0.035	0.000962	0.007985	981-1200	0.41	0.132	1.0956	7.68-8.89
0.040	0.001257	0.01043	780.7-954.1	0.45	0.159	1.3197	6.51-7.196
0.045	0.00159	0.0132	594-726	0.50	0.1963	1.6293	5.273-5.829
0.050	0.001963	0.01629	499.6-610.6	0.55	0.2376	1.9721	4.518-4.994
0.055	0.00238	0.01975	407-477	0.60	0.2827	2.3464	3.797-4.197
0.063	0.00312	0.02590	321.41-377.31	0.65	0.3318	2.7539	3.235-3.575
0.070	0.00385	0.03196	260.5-305.9	0.70	0.3848	3.1938	2.789-3.083
0.080	0.005027	0.04172	199.5-234.1	0.75	0.4418	3.6669	2.43-2.686
0.090	0.006362	0.0528	157.6-185.0	0.80	0.5027	4.1724	2.136-2.36
0.100	0.007854	0.0652	127.7-149.9	0.85	0.5674	4.7094	1.891-2.091
0.110	0.009852	0.08177	105.5-123.9	0.90	0.6362	5.2805	1.687-1.865
0.120	0.01227	0.1018	88.67-104.1	0.95	0.7088	5.883	1.46-1.62
0.140	0.01539	0.1277	65.85-75.77	1.00	0.7854	6.5188	1.367-1.511
0.150	0.01767	0.1467	56.75-66.63	1.10	0.9503	7.8875	1.13-1.26
0.160	0.02011	0.01669	50.42-58.00	1.12	0.9852	8.1772	1.05-1.17
0.170	0.022700	0.1884	44.18-51.86	1.18	1.0936	9.0769	0.95-1.05
0.180	0.02545	0.2112	40.26-45.40	1.20	1.313	10.8979	0.79-0.87
0.190	0.02835	0.2353	35.37-41.53	1.30	1.327	11.0141	0.78-0.86
0.200	0.03142	0.2608	32.62-36.78	1.40	1.539	12.7737	0.70-0.77
0.212	0.035300	0.2930	28.41-33.35	1.50	1.767	14.6661	0.60-0.67
0.220	0.03801	0.3155	26.65-30.39	1.60	2.011	16.8924	0.52-0.58

A tolerância ou o diâmetro dos fios

Cabos	Dia.	Tolerância
	0.018-0.025	± 0.001
	0.028-0.035	± 0.0015
	0.040-0.055	± 0.002
	0.070	± 0.0025
	0.08-0.10	± 0.003
	0.11-0.14	± 0.004
	0.16-0.20	± 0.005
	0.22-0.25	± 0.006
	0.28-0.30	± 0.007
	0.32-0.40	± 0.01
	0.41-0.50	± 0.015
	0.55-0.80	+0,02/-0.03
	0.85-1.00	+0,02/-0.03
	1.10-1.50	± 0.03
Nota:Pode ser fabricada uma especificação especial conforme pedido do cliente.

Dados técnicos da fita

Espessura × Largura ((mm))	Resistência/metro ((20 °C) (Ω/m)	Área de superfície/ohm (20°C) (cm)²/Ω)	Peso/metro (g/m)	Área de superfície/metro (cm)²/m)
0.09x2.5	5.27	9.84	1.72	51.8
0.08x0.2	74	0.0756	0.122	5.6
0.08x0.3	49.4	0.154	0.183	7.6
0.08x0.4	37	0.259	0.244	9.6
0.08x0.5	29.6	0.392	0.305	11.6
0.08x0.6	24.7	0.551	0.367	13.6
0.08x0.7	21.2	0.737	0.428	15.6
0.08x0.8	18.5	0.951	0.489	17.6
0.08x0.9	16.5	1.19	0.55	19.6
0.08x1.0	14.8	1.46	0.611	21.6
0.08x1.2	12.3	2.07	0.733	25.6
0.08x1.5	9.87	3.2	0.916	31.6
0.08x1.8	8.23	4.57	1.1	37.6
0.08x2.0	7.4	5.62	1.22	41.6
0.07x0.2	84.6	0.0638	0.107	5.4
0.07x0.3	56.4	0.131	0.16	7.4
0.07x0.4	42.3	0.222	0.214	9.4
0.07x0.5	33.9	0.337	0.267	11.4
0.07x0.6	28.2	0.475	0.321	13.4
0.07x0.7	24.2	0.637	0.374	15.4
0.07x0.8	21.2	0.822	0.428	17.4
0.07x0.9	18.8	1.03	0.481	19.4
0.07x1.0	16.9	1.26	0.535	21.4
0.07x1.2	14.1	1.8	0.641	25.4
0.07x1.5	11.3	2.78	0.802	31.4
0.06x0.2	98.7	0.0527	0.0916	5.2
0.06x0.3	65.8	0.109	0.137	7.2
0.06x0.4	49.4	0.186	0.183	9.2
0.06x0.5	39.5	0.284	0.229	11.2
0.06x0.6	32.9	0.401	0.275	13.2
0.06x0.7	28.2	0.539	0.321	15.2
0.06x0.8	24.7	0.697	0.367	17.5
0.06x0.9	21.9	0.875	0.412	19.2
0.06x1.0	19.7	1.07	0.458	21.2
0.06x1.2	16.5	1.53	0.55	25.2
0.05x0.2	118	0.0422	0.0764	5.00
0.05x0.3	79	0.0886	0.115	7.00
0.05x0.4	59.2	0.152	0.153	9.00
0.05x0.5	47.4	0.232	0.191	11.00
0.05x0.6	39.5	0.329	0.229	13.00
0.05x0.7	33.9	0.443	0.267	15.0
0.05x0.8	29.6	0.574	0.305	17.0
0.05x0.9	16.3	0.722	0.344	19.0
0.05x1.0	23.7	0.886	0.382	21.0
A fita é enrolada pelo fio, a área da secção transversal real da fita é 8% menor do que a calculada pela retangular.
