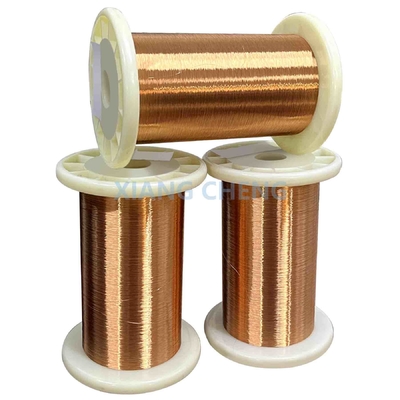

6J12/6J12P/6J12X fio de resistência cobre manganês níquel OEM para sistema de aquecimento

MOQ:	5 kg
standard packaging:	Embalado com papel impermeável ou saco de tecelagem, em paletes ou caixa de madeira.
Delivery period:	3 dias
Método do pagamento:	T/T, D/P
Supply Capacity:	30 toneladas pelo dia

Informação de detalhes

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Senphus

Certificação

ISO9001

Número do modelo

6J12/6J12P/6J12X

Local de Origem:

Jiangsu, China

Tipo:

Manganina

Aplicação:

Outros aparelhos de som e aparelhos de som

Cores:

Amarelo latão

Nome do produto:

6J12 Fios de manganina

Resistividade por volume (μΩ·m):

0.47±0.03

Temperatura de aplicação:

Coeficiente resistência-temperatura (β × 10-6 °C-1):

-0,7 ~ 0

Taxa de EMF térmico para cobre:

Destacar:

6J12 fios resistentes à manganina

Fios de resistência à manganina OEM

6J12 arame de resistência para aquecimento

Descrição do produto

6J12/6J12P/6J12X fio de resistência cobre manganês níquel OEM para sistema de aquecimento

OFios de liga 6J12é um material de tipo manganina composto principalmente por cobre (Cu), níquel (Ni) e manganês (Mn). É especificamente concebido para aplicações de alta precisão que exijam uma resistência elétrica estável,Força eletromotriz térmica baixa (EMF), e coeficiente mínimo de resistência a temperatura (TCR).

O fio de liga 6J12 oferece estabilidade a longo prazo, alta durabilidade e desempenho elétrico consistente em diferentes condições ambientais.tornando-o uma escolha popular nos campos científico e industrial.

Em resumo, o 6J12 combina alta resistividade, baixo TCR e resistência à corrosão, tornando-o indispensável em aplicações elétricas de precisão e sensíveis à temperatura.

Composição química

Nome	Tipo	Composição química principal em %
Nome	Tipo	Cu	- Não	Não.	Sim
Manganina	6J12	Descanse	11~13	2 ~ 3	/
F1 Manganina	6J8	Descanse	8 ~ 10	/	1 ~ 2
F2 Manganina	6J13	Descanse	11~13	2 a 5	/

Resistividade do volume dos fios, folhas e fitas

Nome	Tipo	Resistividade por volume (μΩ·m)
Manganina	6J12	0.47±0.03
F1 Manganina	6J8	0.35±0.05
F2 Manganina	6J13	0.44±0.04

Coeficiente médio de resistência-temperatura de Constantan

Nome		Temperatura de aplicação	Temperatura de ensaio	Coeficiente resistência-temperatura		Coeficiente médio de resistência-temperatura
				α × 10^-6°C^{- Um.}	β × 10^-6°C^{- Um.}	α×10-6 °C-1
Fios de manganês, folhas	Nível 1	5 ~ 45	10, 20, 40	-3~+5	-0,7 ~ 0	/
	Nível 2			-5~+10
	Nível 3			-10 ~ +5
F1 Fios de manganina, folha		10 ~ 80	10, 20, 40	-5~+10	- 0,25 ~ 0	/
F2 Fios de manganina, folha		10 ~ 80		0~+40	-0,7 ~ 1	/

Taxa de alongamento

Dia.	Taxa de alongamento (Lo=200 mm), %
0.05	6
> 0,05 ~ 0.10	8
> 0,10 ~ 0.50	12
> 050	15

Taxa de EMC térmico para cobre

Nome	Tipo	Temperatura	Taxa média de EMF térmico para cobre
Manganina	6J12	0~100	1
F1 Manganina	6J8	0~100	2
F2 Manganina	6J13	0~100	3
Nota: A taxa de EMC térmico para cobre é o valor absoluto

Peso líquido por bobina

Dia (mm)	Peso líquido (g)	Dia (mm)	Peso líquido (g)
0.02 a 0.025	5	> 0,28 ~ 0.45	300
> 0,025 ~ 0.03	10	> 0,45 ~ 0.63	400
> 0,03 ~ 0.04	15	> 0,63 ~ 0.75	700
> 0,04 ~ 0.06	30	> 0,75 ~ 1.18	1200
> 0,06 ~ 0.08	60	> 1,18 ~ 2.50	2000
> 0,08 ~ 0.15	80	> 2,50 ~ 3.00	3000
> 0,15 ~ 0.28	150

Manganina ((6J12) Dados técnicos dos fios

Dia.	Área da secção transversal (mm2)	Peso/metro (g/m)	Resistência/Metro a 20°C (Ω/m)	Dia.	Área da secção transversal (mm2)	Peso/metro (g/m)	Resistência/Metro a 20°C (Ω/m)
0.020	0.000314	0.00265	1346-1646	0.224	0.03941	0.3326	11.2-12.6
0.022	0.000318	0.00321	1113-1360	0.250	0.04909	0.414	9.00-10.15
0.025	0.000491	0.00414	862-1053	0.280	0.06158	0.5197	7.17-8.09
0.028	0.000616	0.0052	687-840	0.315	0.07793	0.6577	5.73-6.33
0.032	0.000804	0.00679	583-631	0.355	0.9898	0.8354	4.51-4.99
0.036	0.001018	0.00859	452-499	0.400	0.1257	1.061	3.55-3.93
0.040	0.001257	0.01061	344-404	0.450	0.159	1.342	2.81-3.10
0.045	0.001509	0.01342	272-319	0.500	0.1963	1.657	2.27-2.51
0.050	0.001963	0.01657	220 a 259	0.560	0.2463	2.08	1.83-1.98
0.056	0.002463	0.02079	176 a 206	0.630	0.3117	2.63	1.45-1.57
0.063	0.003117	0.02631	139 a 163	0.710	0.3959	3.34	1.14-1.23
0.071	0.003959	0.03341	109-128	0.750	0.4418	3.73	1.02-1.11
0.080	0.005027	0.04243	86.0-101.0	0.800	0.5027	4.24	0.898-0.972
0.090	0.006362	0.0537	68.0-79.80	0.850	0.5674	4.79	0.795-0.861
0.100	0.007854	0.0663	55.1-64.6	0.900	0.6362	5.37	0.709-0.768
0.112	0.009852	0.08315	44.4-51.0	0.950	0.7088	5.98	0.637-0.690
0.125	0.01227	0.1036	35.6-41.0	1.000	0.7854	6.63	0.574-0.622
0.140	0.01539	0.1299	28.4-32.7	1.060	0.8825	7.45	0.511-0.554
0.150	0.01767	0.1491	24.7-28.5	1.120	0.9852	8.32	0.458-0.496
0.160	0.02011	0.1697	21.7-25.0	1.180	1.094	9.23	0.413-0.447
0.170	0.02270	0.1916	19.3-22.2	1.250	1.227	10.36	0.368-0.398
0.180	0.02545	0.2148	17.2-19.8	1.320	1.368	11.55	0.330-0.357
0.190	0.02835	0.239	15.4-17.7	1.400	1.539	12.99	0.293-0.318
0.200	0.03142	0.2652	14.1-15.9	1.500	1.767	14.91	0.255-0.277
0.212	0.03530	0.2979	12.5-14.1	1.600	2.011	16.97	0.224-0.243

Tabela de dados de fios de Constantan&Manganin

Dia.		Valor nominal da área da secção ((mm)²)	Resistência por metro (Ω/m)
Dia.			6J12X		6J8X		6J13X		6J40X
Valor nominal (mm)	Tolerância		Valor nominal (Ω/m)	Tolerância	Valor nominal (Ω/m)	Tolerância	Valor nominal (Ω/m)	Tolerância	Valor nominal (Ω/m)	Tolerância
0.020	± 0.002	0.000314	1496	± 10%					1528	± 10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	± 0.003	0.000804	584	± 8%		± 8%		± 8%	597	± 8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	± 0.005	0.009852	47.7	± 7%	35.5	± 7%	44.7	± 7%	48.7	± 7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	± 0.005	0.03142	15.0	± 6%	11.1	± 6%	14.0	± 6%	15.3	± 6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	± 0.010	0.007793	6.03	± 5%	4.49	± 5%	5.65	± 5%	6.16	± 5%
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	± 0.015	0.1963	2.39	± 4%	1.78	± 4%	2.24	± 4%	2.44	± 4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	± 0.020	0.8852	0.533	± 4%	0.397	± 4%	0.499	± 4%	0.544	± 4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	± 0.025	2.270	0.207	± 4%	0.154	± 4%	0.194	± 4%	0.211	± 4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	± 0.030	3.941	0.119	± 4%	0.0888	± 4%	0.112	± 4%	0.122	± 4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	± 0.035	7.793	0.0603	± 4%	0.0449	± 4%	0.0565	± 4%	0.0616	± 4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	± 0.040	17.72	0.0265	± 4%	0.0198	± 4%	0.0248	± 4%	0.0271	± 4%
5.000	± 0.040	19.63	0.0239	± 4%	0.0178	± 4%	0.0224	± 4%	0.0244	± 4%
5.300	± 0.050	22.06	0.0213	± 4%	0.0159	± 4%	0.0199	± 4%	0.0218	± 4%
5.600	± 0.050	24.63	0.0191	± 4%	0.0142	± 4%	0.0179	± 4%	0.0195	± 4%
6.000	± 0.060	28.27	0.0166	± 4%	0.0124	± 4%	0.0156	± 4%	0.017	± 4%
6.300	± 0.060	31.17	0.0151	± 4%	0.0112	± 4%	0.0141	± 4%	0.0154	± 4%

Tamanho da folha

Espessura ((mm)	Tolerância	Largura ((mm)	Tolerância
0.1	± 0.010	50 75 100	Largura < 100 mm, ± 1 Largura ≥ 100 mm, ± 1.5
0.112
0.125
0.140
0.160
0.180	±0,0100-0.020
0.200
0.224
0.250
0.280
0.315
0.355
0.400	± 0.020	50 75 100 125 150 175
0.450
0.500
0.560	±0,020-0.030
0.630
0.710
0.800	± 0.030
0.900	± 0.030
1.000	± 0.040
1.120
1.250
1.400	± 0.050
1.600	± 0.050
1.800	± 0.060
2.000	± 0.060

Tabela de tiras de manganês, área da secção transversal ((mm2)

Largura ((mm) Espessura ((mm)		6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
Largura ((mm) Espessura ((mm)		± 0.3	± 0.3	± 0.3	± 0.4	± 0.4	± 0.5	± 0.5	± 0.6	± 0.7
0.180	± 0.010	1.066
0.200		1.184
0.224		1.327	1.684
0.250	+0.01 -Não.02	1.481	1.880	2.450
0.280		1.658	2.106	2.744
0.315		1.865	2.369	3.087	3.859
0.355		2.102	2.670	3.479	4.349
0.400	± 0.020	2.369	3.008	3.920	4.900	6.272
0.450		2.665	3.384	4.410	5.513	7.056	8.820	11.03
0.500		2.961	3.760	4.900	6.125	7.840	9.800	12.25
0.560	+0.020 -Não.030	3.316	4.211	5.488	6.860	8.781	10.98	13.72
0.630		3.731	4.738	6.174	7.718	9.878	12.35	15.44
0.710		4.205	5.339	6.958	8.698	11.13	13.92	17.40
0.800	± 0.030	4.738	6.016	7.840	9.800	12.54	15.68	19.60	24.70	31.36
0.900	± 0.030	5.33	6.768	8.820	11.03	14.11	17.64	22.05	27.78	35.28
1.000	± 0.040	5.922	7.520	9.800	12.25	15.68	19.60	24.50	30.87	39.20
1.120		6.633	8.422	10.98	13.72	17.56	21.95	27.44	34.57	43.90
1.250		7.403	9.400	12.25	15.31	19.60	24.50	30.63	38.59	49.00
1.400	± 0.050	8.291	10.53	13.72	17.15	21.95	27.44	34.30	43.22	54.88
1.600	± 0.050	9.475	12.03	15.68	19.60	25.09	31.36	39.20	49.39	62.72
1.800	± 0.060	10.66	13.54	17.64	22.05	28.22	35.28	44.10	55.57	70.56
2.000	± 0.060	11.84	15.04	19.60	24.50	31.36	39.20	49.00	61.74	78.40
Nota: A área da secção transversal efetiva da fita é o produto da largura multiplicada pela espessura O seguinte coeficiente: Largura < 10 mm, multiplicada por 0.98; Largura ≥ 10 mm, multiplicado por 0.94.

Algumas características principais do 6J12 incluem:

Alta resistência elétrica:

6J12 tem uma elevada resistência elétrica, que é crucial para aplicações que exigem valores de resistência precisos.

Coeficiente de resistência à temperatura (TCR):

A liga apresenta um coeficiente de resistência à temperatura baixo e estável, indicando uma alteração mínima da resistência com flutuações de temperatura, normalmente entre ±20 ppm/°C e ±50 ppm/°C.

Resistência à corrosão:

Graças ao seu elevado teor de níquel e cromo, o 6J12 oferece excelente resistência à oxidação e à corrosão, tornando-o adequado para utilização em ambientes ácidos e alcalinos.

Resistência ao arrasto:

A liga apresenta boa resistência ao arrastamento, com deformação plástica mínima sob tensão a temperaturas elevadas, tornando-a adequada para aplicações de alta temperatura.

Fadiga Vida:

O 6J12 tem uma duração de fadiga de cerca de 5 × 10 ^ 6 ciclos a um nível de tensão de 50 MPa quando testado a altas temperaturas, indicando a sua resistência em condições de fadiga a altas temperaturas.

Estas características tornam o 6J12 um material ideal para resistores de precisão, elementos de compensação de temperatura, tensômetros,e outras aplicações em que seja necessária uma resistência elétrica estável e precisa numa ampla gama de temperaturas.

Aplicações:

Resistores de precisão:

Devido à sua alta resistência elétrica e ao seu coeficiente de resistência estável a temperatura, o 6J12 é amplamente utilizado no fabrico de resistores de precisão e elementos de resistência.

Compensação de temperatura:

O baixo coeficiente de temperatura da liga torna-a adequada para dispositivos de compensação de temperatura e termistores que exigem mudanças precisas de resistência com variações de temperatura.

Medidores de tensão:

6J12 é utilizado na produção de estensímetros para a medição da tensão mecânica, devido às suas características de resistência precisas e estáveis sob tensão.

Componentes eletrónicos:

A liga é utilizada em vários componentes eletrônicos onde é necessária alta resistência e estabilidade de temperatura, como em redes de resistência e reostatos.

Sensores para automóveis:

6J12 encontra utilização em sensores automotivos que exigem alterações de resistência em resposta à temperatura ou ao esforço mecânico.

Controles industriais:

Em sistemas de controlo industrial, o 6J12 é utilizado pelo seu desempenho fiável em sensores e elementos de controlo que precisam manter uma resistência constante em condições variáveis.

Equipamento médico:

A liga é utilizada em equipamentos médicos onde a resistência precisa é crítica, como em sensores de temperatura e dispositivos de diagnóstico.

Aeronáutica e Defesa:

O 6J12 é usado em aplicações aeroespaciais e de defesa por sua capacidade de manter o desempenho em condições de temperatura extrema e sua resistência à corrosão.

Telecomunicações:

Em telecomunicações, o 6J12 é usado por suas propriedades elétricas consistentes em aplicações de alta frequência e sua resistência a fatores ambientais.

Redes eléctricas:

A liga é utilizada em redes elétricas para dispositivos sensores de corrente e outros componentes que exigem resistência estável sob alta tensão elétrica.

Estas aplicações aproveitam a combinação única de alta resistência, estabilidade de temperatura e resistência à corrosão do 6J12,tornando-o um material valioso em eletrónica de precisão e engenharia.

6J12/6J12P/6J12X fio de resistência cobre manganês níquel OEM para sistema de aquecimento 0

Etiquetas:

fios resistentes à manganina,

Detalhes dos produtos

produtos

Liga de Inconel

Liga de Monel

fio termopar

Liga de Hastelloy

Metal puro do níquel

Liga de CuNi

Liga de NiCr

Liga de alta temperatura

Níquel o fio de solda

Liga da precisão

Fios de liga Ni-Fe PTC

Filamento de fio de liga

Liga de extensão de termopares

Retalhos de níquel

Liga de Incoloy

Fios de aquecimento isolados

cabo de aquecimento

6J12/6J12P/6J12X fio de resistência cobre manganês níquel OEM para sistema de aquecimento

MOQ:	5 kg
standard packaging:	Embalado com papel impermeável ou saco de tecelagem, em paletes ou caixa de madeira.
Delivery period:	3 dias
Método do pagamento:	T/T, D/P
Supply Capacity:	30 toneladas pelo dia

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Senphus

Certificação

ISO9001

Número do modelo

6J12/6J12P/6J12X

Local de Origem:

Jiangsu, China

Tipo:

Manganina

Aplicação:

Outros aparelhos de som e aparelhos de som

Cores:

Amarelo latão

Nome do produto:

6J12 Fios de manganina

Resistividade por volume (μΩ·m):

0.47±0.03

Temperatura de aplicação:

5~45

Coeficiente resistência-temperatura (β × 10-6 °C-1):

-0,7 ~ 0

Taxa de EMF térmico para cobre:

Quantidade de ordem mínima:

5 kg

Detalhes da embalagem:

Embalado com papel impermeável ou saco de tecelagem, em paletes ou caixa de madeira.

Tempo de entrega:

3 dias

Termos de pagamento:

T/T, D/P

Habilidade da fonte:

30 toneladas pelo dia

Destacar

6J12 fios resistentes à manganina

Fios de resistência à manganina OEM

6J12 arame de resistência para aquecimento

Descrição do produto

6J12/6J12P/6J12X fio de resistência cobre manganês níquel OEM para sistema de aquecimento

Em resumo, o 6J12 combina alta resistividade, baixo TCR e resistência à corrosão, tornando-o indispensável em aplicações elétricas de precisão e sensíveis à temperatura.

Composição química

Nome	Tipo	Composição química principal em %
Nome	Tipo	Cu	- Não	Não.	Sim
Manganina	6J12	Descanse	11~13	2 ~ 3	/
F1 Manganina	6J8	Descanse	8 ~ 10	/	1 ~ 2
F2 Manganina	6J13	Descanse	11~13	2 a 5	/

Resistividade do volume dos fios, folhas e fitas

Nome	Tipo	Resistividade por volume (μΩ·m)
Manganina	6J12	0.47±0.03
F1 Manganina	6J8	0.35±0.05
F2 Manganina	6J13	0.44±0.04

Coeficiente médio de resistência-temperatura de Constantan

Nome		Temperatura de aplicação	Temperatura de ensaio	Coeficiente resistência-temperatura		Coeficiente médio de resistência-temperatura
				α × 10^-6°C^{- Um.}	β × 10^-6°C^{- Um.}	α×10-6 °C-1
Fios de manganês, folhas	Nível 1	5 ~ 45	10, 20, 40	-3~+5	-0,7 ~ 0	/
	Nível 2			-5~+10
	Nível 3			-10 ~ +5
F1 Fios de manganina, folha		10 ~ 80	10, 20, 40	-5~+10	- 0,25 ~ 0	/
F2 Fios de manganina, folha		10 ~ 80		0~+40	-0,7 ~ 1	/

Taxa de alongamento

Dia.	Taxa de alongamento (Lo=200 mm), %
0.05	6
> 0,05 ~ 0.10	8
> 0,10 ~ 0.50	12
> 050	15

Taxa de EMC térmico para cobre

Nome	Tipo	Temperatura	Taxa média de EMF térmico para cobre
Manganina	6J12	0~100	1
F1 Manganina	6J8	0~100	2
F2 Manganina	6J13	0~100	3
Nota: A taxa de EMC térmico para cobre é o valor absoluto

Peso líquido por bobina

Dia (mm)	Peso líquido (g)	Dia (mm)	Peso líquido (g)
0.02 a 0.025	5	> 0,28 ~ 0.45	300
> 0,025 ~ 0.03	10	> 0,45 ~ 0.63	400
> 0,03 ~ 0.04	15	> 0,63 ~ 0.75	700
> 0,04 ~ 0.06	30	> 0,75 ~ 1.18	1200
> 0,06 ~ 0.08	60	> 1,18 ~ 2.50	2000
> 0,08 ~ 0.15	80	> 2,50 ~ 3.00	3000
> 0,15 ~ 0.28	150

Manganina ((6J12) Dados técnicos dos fios

Dia.	Área da secção transversal (mm2)	Peso/metro (g/m)	Resistência/Metro a 20°C (Ω/m)	Dia.	Área da secção transversal (mm2)	Peso/metro (g/m)	Resistência/Metro a 20°C (Ω/m)
0.020	0.000314	0.00265	1346-1646	0.224	0.03941	0.3326	11.2-12.6
0.022	0.000318	0.00321	1113-1360	0.250	0.04909	0.414	9.00-10.15
0.025	0.000491	0.00414	862-1053	0.280	0.06158	0.5197	7.17-8.09
0.028	0.000616	0.0052	687-840	0.315	0.07793	0.6577	5.73-6.33
0.032	0.000804	0.00679	583-631	0.355	0.9898	0.8354	4.51-4.99
0.036	0.001018	0.00859	452-499	0.400	0.1257	1.061	3.55-3.93
0.040	0.001257	0.01061	344-404	0.450	0.159	1.342	2.81-3.10
0.045	0.001509	0.01342	272-319	0.500	0.1963	1.657	2.27-2.51
0.050	0.001963	0.01657	220 a 259	0.560	0.2463	2.08	1.83-1.98
0.056	0.002463	0.02079	176 a 206	0.630	0.3117	2.63	1.45-1.57
0.063	0.003117	0.02631	139 a 163	0.710	0.3959	3.34	1.14-1.23
0.071	0.003959	0.03341	109-128	0.750	0.4418	3.73	1.02-1.11
0.080	0.005027	0.04243	86.0-101.0	0.800	0.5027	4.24	0.898-0.972
0.090	0.006362	0.0537	68.0-79.80	0.850	0.5674	4.79	0.795-0.861
0.100	0.007854	0.0663	55.1-64.6	0.900	0.6362	5.37	0.709-0.768
0.112	0.009852	0.08315	44.4-51.0	0.950	0.7088	5.98	0.637-0.690
0.125	0.01227	0.1036	35.6-41.0	1.000	0.7854	6.63	0.574-0.622
0.140	0.01539	0.1299	28.4-32.7	1.060	0.8825	7.45	0.511-0.554
0.150	0.01767	0.1491	24.7-28.5	1.120	0.9852	8.32	0.458-0.496
0.160	0.02011	0.1697	21.7-25.0	1.180	1.094	9.23	0.413-0.447
0.170	0.02270	0.1916	19.3-22.2	1.250	1.227	10.36	0.368-0.398
0.180	0.02545	0.2148	17.2-19.8	1.320	1.368	11.55	0.330-0.357
0.190	0.02835	0.239	15.4-17.7	1.400	1.539	12.99	0.293-0.318
0.200	0.03142	0.2652	14.1-15.9	1.500	1.767	14.91	0.255-0.277
0.212	0.03530	0.2979	12.5-14.1	1.600	2.011	16.97	0.224-0.243

Tabela de dados de fios de Constantan&Manganin

Dia.		Valor nominal da área da secção ((mm)²)	Resistência por metro (Ω/m)
Dia.			6J12X		6J8X		6J13X		6J40X
Valor nominal (mm)	Tolerância		Valor nominal (Ω/m)	Tolerância	Valor nominal (Ω/m)	Tolerância	Valor nominal (Ω/m)	Tolerância	Valor nominal (Ω/m)	Tolerância
0.020	± 0.002	0.000314	1496	± 10%					1528	± 10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	± 0.003	0.000804	584	± 8%		± 8%		± 8%	597	± 8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	± 0.005	0.009852	47.7	± 7%	35.5	± 7%	44.7	± 7%	48.7	± 7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	± 0.005	0.03142	15.0	± 6%	11.1	± 6%	14.0	± 6%	15.3	± 6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	± 0.010	0.007793	6.03	± 5%	4.49	± 5%	5.65	± 5%	6.16	± 5%
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	± 0.015	0.1963	2.39	± 4%	1.78	± 4%	2.24	± 4%	2.44	± 4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	± 0.020	0.8852	0.533	± 4%	0.397	± 4%	0.499	± 4%	0.544	± 4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	± 0.025	2.270	0.207	± 4%	0.154	± 4%	0.194	± 4%	0.211	± 4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	± 0.030	3.941	0.119	± 4%	0.0888	± 4%	0.112	± 4%	0.122	± 4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	± 0.035	7.793	0.0603	± 4%	0.0449	± 4%	0.0565	± 4%	0.0616	± 4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	± 0.040	17.72	0.0265	± 4%	0.0198	± 4%	0.0248	± 4%	0.0271	± 4%
5.000	± 0.040	19.63	0.0239	± 4%	0.0178	± 4%	0.0224	± 4%	0.0244	± 4%
5.300	± 0.050	22.06	0.0213	± 4%	0.0159	± 4%	0.0199	± 4%	0.0218	± 4%
5.600	± 0.050	24.63	0.0191	± 4%	0.0142	± 4%	0.0179	± 4%	0.0195	± 4%
6.000	± 0.060	28.27	0.0166	± 4%	0.0124	± 4%	0.0156	± 4%	0.017	± 4%
6.300	± 0.060	31.17	0.0151	± 4%	0.0112	± 4%	0.0141	± 4%	0.0154	± 4%

Tamanho da folha

Espessura ((mm)	Tolerância	Largura ((mm)	Tolerância
0.1	± 0.010	50 75 100	Largura < 100 mm, ± 1 Largura ≥ 100 mm, ± 1.5
0.112
0.125
0.140
0.160
0.180	±0,0100-0.020
0.200
0.224
0.250
0.280
0.315
0.355
0.400	± 0.020	50 75 100 125 150 175
0.450
0.500
0.560	±0,020-0.030
0.630
0.710
0.800	± 0.030
0.900	± 0.030
1.000	± 0.040
1.120
1.250
1.400	± 0.050
1.600	± 0.050
1.800	± 0.060
2.000	± 0.060

Tabela de tiras de manganês, área da secção transversal ((mm2)

Largura ((mm) Espessura ((mm)		6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
Largura ((mm) Espessura ((mm)		± 0.3	± 0.3	± 0.3	± 0.4	± 0.4	± 0.5	± 0.5	± 0.6	± 0.7
0.180	± 0.010	1.066
0.200		1.184
0.224		1.327	1.684
0.250	+0.01 -Não.02	1.481	1.880	2.450
0.280		1.658	2.106	2.744
0.315		1.865	2.369	3.087	3.859
0.355		2.102	2.670	3.479	4.349
0.400	± 0.020	2.369	3.008	3.920	4.900	6.272
0.450		2.665	3.384	4.410	5.513	7.056	8.820	11.03
0.500		2.961	3.760	4.900	6.125	7.840	9.800	12.25
0.560	+0.020 -Não.030	3.316	4.211	5.488	6.860	8.781	10.98	13.72
0.630		3.731	4.738	6.174	7.718	9.878	12.35	15.44
0.710		4.205	5.339	6.958	8.698	11.13	13.92	17.40
0.800	± 0.030	4.738	6.016	7.840	9.800	12.54	15.68	19.60	24.70	31.36
0.900	± 0.030	5.33	6.768	8.820	11.03	14.11	17.64	22.05	27.78	35.28
1.000	± 0.040	5.922	7.520	9.800	12.25	15.68	19.60	24.50	30.87	39.20
1.120		6.633	8.422	10.98	13.72	17.56	21.95	27.44	34.57	43.90
1.250		7.403	9.400	12.25	15.31	19.60	24.50	30.63	38.59	49.00
1.400	± 0.050	8.291	10.53	13.72	17.15	21.95	27.44	34.30	43.22	54.88
1.600	± 0.050	9.475	12.03	15.68	19.60	25.09	31.36	39.20	49.39	62.72
1.800	± 0.060	10.66	13.54	17.64	22.05	28.22	35.28	44.10	55.57	70.56
2.000	± 0.060	11.84	15.04	19.60	24.50	31.36	39.20	49.00	61.74	78.40
Nota: A área da secção transversal efetiva da fita é o produto da largura multiplicada pela espessura O seguinte coeficiente: Largura < 10 mm, multiplicada por 0.98; Largura ≥ 10 mm, multiplicado por 0.94.

Algumas características principais do 6J12 incluem:

Alta resistência elétrica:

6J12 tem uma elevada resistência elétrica, que é crucial para aplicações que exigem valores de resistência precisos.

Coeficiente de resistência à temperatura (TCR):

Resistência à corrosão:

Graças ao seu elevado teor de níquel e cromo, o 6J12 oferece excelente resistência à oxidação e à corrosão, tornando-o adequado para utilização em ambientes ácidos e alcalinos.

Resistência ao arrasto:

A liga apresenta boa resistência ao arrastamento, com deformação plástica mínima sob tensão a temperaturas elevadas, tornando-a adequada para aplicações de alta temperatura.

Fadiga Vida:

Aplicações:

Resistores de precisão:

Compensação de temperatura:

Medidores de tensão:

6J12 é utilizado na produção de estensímetros para a medição da tensão mecânica, devido às suas características de resistência precisas e estáveis sob tensão.

Componentes eletrónicos:

A liga é utilizada em vários componentes eletrônicos onde é necessária alta resistência e estabilidade de temperatura, como em redes de resistência e reostatos.

Sensores para automóveis:

6J12 encontra utilização em sensores automotivos que exigem alterações de resistência em resposta à temperatura ou ao esforço mecânico.

Controles industriais:

Em sistemas de controlo industrial, o 6J12 é utilizado pelo seu desempenho fiável em sensores e elementos de controlo que precisam manter uma resistência constante em condições variáveis.

Equipamento médico:

A liga é utilizada em equipamentos médicos onde a resistência precisa é crítica, como em sensores de temperatura e dispositivos de diagnóstico.

Aeronáutica e Defesa:

O 6J12 é usado em aplicações aeroespaciais e de defesa por sua capacidade de manter o desempenho em condições de temperatura extrema e sua resistência à corrosão.

Telecomunicações:

Em telecomunicações, o 6J12 é usado por suas propriedades elétricas consistentes em aplicações de alta frequência e sua resistência a fatores ambientais.

Redes eléctricas:

A liga é utilizada em redes elétricas para dispositivos sensores de corrente e outros componentes que exigem resistência estável sob alta tensão elétrica.

6J12/6J12P/6J12X fio de resistência cobre manganês níquel OEM para sistema de aquecimento 0

Etiquetas:
