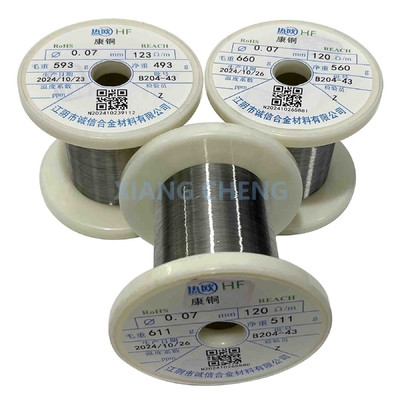

6J40 Constantan liga de cobre-níquel Optima escolha para propriedades elétricas estáveis

MOQ:	5 kg
preço:	--
standard packaging:	Embalado com papel impermeável ou saco de tecelagem, em paletes ou caixa de madeira.
Delivery period:	3 dias
Método do pagamento:	T/T, D/P
Supply Capacity:	30 toneladas por dia

Informação de detalhes

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Senphus

Número do modelo

6J40/6J40X/6J40P/6J40D

Local de Origem:

Jiangsu, China

Tipo:

constante

Aplicação:

Resistores variáveis e sensores de tensão

Cores:

Branco prateado

Certificação:

ISO9001

Nome do produto:

6J40 Fios de Constantan

Desnutrição:

80,9 g/mm

Coefficientes de resistência:

-40 ~ 40

Max. Temporário de trabalho.:

Extensão:

Resistência à tração:

Destacar:

6J40 Constantan liga de cobre-níquel

Propriedades elétricas estáveis Liga de cobre-níquel

Descrição do produto

6J40 Constantan liga de cobre-níquel A escolha ideal para propriedades elétricas estáveis

Aliga constanteé um tipo deliga metálicaconcebidos para manterPropriedades estáveis e consistentes, em especialresistência elétricaA liga constante mais conhecida é aConstantan, uma liga de cobre-níquel que é amplamente utilizada em sensores de temperatura (termopares), resistências e elementos de aquecimento devido às suas características elétricas e térmicas estáveis.

Ligações constantes, como6J40, são valorizados pelo seudesempenho fiável e consistenteA sua capacidade de manterresistência elétrica estávele durabilidade em condições ambientais variadas torna-os essenciais em indústrias como eletrônica, manufatura e instrumentação científica.

Composição química

Nome	Código	Composição principal ((%)				Densidade
Nome	Código	Cu	- Não	Não.	Cr	g/mm²
Constantan	6J40	Balão.	1 ~ 2	39~41	- Não.	8.9

Propriedades

Nome	Código	Resistividade ((20°C) ((μΩm)	Temperatura de Coefficientes de Resistência (20°C)^-6/°C)	(0~100°C) CEM térmico versus cobre (μv/°C)	Max. Temperatura de trabalho (°C)	Duração (%)	Resistência à tração ((N/mm)²)
Constantan	6J40	0.48±0.03	-40~+40	45	≤ 500	≥ 15	≥ 390

Diâmetro e tolerância

Diâmetro	0.02 a 0.028	0.032 ~ 0.10	0.112~0.28	0.315 ~ 0.50	0.56 ~ 1.0	1.06~1.60	1.70~2.12	2.24 a 3.00	3.15 a 4.50
Tolerância	± 0.002	± 0.003	± 0.005	± 0.010	± 0.015	± 0.020	± 0.025	± 0.030	± 0.035

Algumas características principais do 6J40 incluem:

Resistência elétrica estável:
Constantan(normalmente uma liga de55% de cobree45% de níquel) mantémresistência eléctrica constanteEsta propriedade torna-o particularmente útil em aplicações que exigem uma resistência precisa e estável, como emtermopares(sensores de temperatura) eResistências.
2.Coeficiente de resistência a baixa temperatura:
A resistência da liga não muda muito com as flutuações de temperatura.coeficiente de baixa temperaturaGarante que os dispositivos fabricados em ligas constantesdesempenho estávelMesmo em ambientes com temperaturas variáveis.
3.Boa resistência à corrosão:
Outros, de aço inoxidávelConstantanBoa noite.resistência à corrosãoIsto é essencial em aplicações exteriores e industriais onde a exposição à umidade, produtos químicos ou alta umidade é comum.
4.Propriedades termoelétricas:
Devido à sua resistência elétrica estável,Constantané amplamente utilizado emtermoparespara medir a temperatura.A diferença de tensão gerada por dois metais diferentes (como Constantan e outro metal) quando expostos ao calor é usada nestes sensores para fornecer leituras precisas de temperatura.
Coeficiente termoelétrico de SeebeckO Constantan tem um bomCoeficiente de Seebeck, o que significa que ele pode gerar uma tensão que é proporcional à diferença de temperatura através do metal, tornando-o ideal paramedição de temperatura.
5.Durabilidade e resistência:
As ligas constantes são relativamente resistentes e resistentes ao desgaste mecânico.resistência à traçãoeEstabilidade mecânicatorná-los úteis em aplicações que exigem durabilidade, tais comoCabos elétricos,Fios de resistência, eelementos de aquecimento.
6.Formabilidade e ductilidade:
As ligas constantes são geralmenteDutileA utilização de fibras sintéticas é uma das principais características do material, que pode ser facilmente desenhado em fios finos ou formado em várias formas sem perder as suas propriedades.resistores de precisãoparaElementos de aquecimento por enrolamento de arame.
7.Ponto de fusão elevado:
As ligas constantes têm tipicamentePontos de fusão elevadosEsta propriedade é especialmente útil na fabricação deelementos de aquecimento(como os de fornos, torradeiras e fornos industriais) que exigem um desempenho estável sob tensão térmica.
8.Propriedades magnéticas:
O Constantan e ligas semelhantes têm tipicamentePropriedades não magnéticas, o que os torna úteis em aplicações em que é necessário evitar interferências magnéticas, como em equipamentos ou instrumentos eletrónicos sensíveis.

Aplicações:

Máquinas e aparelhos de secagem: As ligas constantes são comumente utilizadas em dispositivos de medição de temperatura devido à sua resistência estável.
Resistência elétrica: Utilizado emResistências,Resistências de derivação, eDeformaçõesdevido às suas características de resistência previsíveis e estáveis.
Elementos de aquecimento: Utilizado em altas temperaturasfios de resistênciapara aplicações de aquecimento eléctrico.
Sensores e Instrumentação: Devido ao seuresistência estável, ligas constantes são utilizadas emSensores de pressão,Deformações, e outros instrumentos de precisão.

Constantan (6J40) Dados técnicos dos fios

Dia (m)	Área da secção transversal ((m2)	Peso/m (g/m)	Resistência/m a 20°C ((Ω/m)	Dia (m)	Área da secção transversal ((m2)	Peso/m (g/m)	Resistência/m a 20°C ((Ω/m)
0.020	0.000314	0.00279	1375-1681	0.224	0.03941	0.350	11.4-12.9
0.022	0.000318	0.00337	1136-1389	0.250	0.04909	0.436	9.19-10.37
0.025	0.000491	0.00434	880-1076	0.280	0.06158	0.5468	7.33-8.26
0.028	0.000616	0.00547	702-857	0.315	0.07793	0.6920	5.85-6.47
0.032	0.000804	0.00714	549-645	0.355	0.09898	0.8789	4.61-5.09
0.036	0.001018	0.00904	434-509	0.400	0.12570	1.116	3.63-4.01
0.040	0.001257	0.01116	351-413	0.450	0.15900	1.412	2.87-3.17
0.045	0.001509	0.01412	278 a 286	0.500	0.19630	1.744	2.32-2.57
0.050	0.001963	0.01744	225-264 (em inglês)	0.560	0.24630	2.19	1.87-2.03
0.056	0.002463	0.02187	179-210	0.630	0.31170	2.77	1.48-1.60
0.063	0.003117	0.02768	142-166	0.710	0.39590	3.52	1.16-1.26
0.071	0.003959	0.03516	112-131	0.750	0.44180	3.92	1.04-1.13
0.080	0.005027	0.04464	87.9-103.1	0.800	0.50270	4.46	0.917-0.993
0.090	0.006362	0.05650	69.4-81.5	0.850	0.56740	5.04	0.812-0.880
0.100	0.007854	0.06970	56.2-66.0	0.900	0.63620	5.65	0.724-0.785
0.112	0.009852	0.08749	45.3-52.1	0.950	0.70880	6.29	0.650-0.704
0.125	0.012270	0.10900	36.4-41.9	1.000	0.78540	6.97	0.587-0.636
0.140	0.015390	0.13670	29.0-33.4	1.060	0.88250	7.84	0.522-0.566
0.150	0.017670	0.15690	25.3-29.1	1.120	0.98520	8.75	0.468-0.507
0.160	0.020110	0.17850	22.2-25.5	1.180	1.09400	9.71	0.421-0.456
0.170	0.022700	0.20160	19.7-22.6	1.250	1.22700	10.9	0.375-0.407
0.180	0.025450	0.22600	17.5-20.2	1.320	1.36800	12.15	0.337-0.365
0.190	0.028350	0.25200	15.7-18.1	1.400	1.53900	13.67	0.299-0.324
0.200	0.031420	0.27900	14.46.2	1.500	1.76700	15.69	0.261-0.282
0.212	0.035300	0.31350	12.8-14.4	1.600	2.01100	17.86	0.229-0.248

Valor constante da resistência da banda (Ω/m)

Largura Espessura	6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
0.180	0.150
0.200	0.405
0.224	0.362	0.2850
0.250	0.324	0.2550	0.196
0.280	0.289	0.2280	0.175
0.315	0.257	0.2030	0.155	0.124
0.355	0.228	0.1800	0.138	0.110
0.400	0.203	0.1600	0.122	0.980	0.0765
0.450	0.180	0.1420	0.109	0.0871	0.0680	0.0544	0.0435
0.500	0.162	0.1280	0.098	0.0784	0.0612	0.0490	0.0392
0.560	0.145	0.1140	0.0875	0.0700	0.0547	0.0437	0.0350
0.630	0.129	0.1010	0.0777	0.0622	0.0486	0.0389	0.0311
0.710	0.114	0.0900	0.0690	0.0552	0.0431	0.0345	0.0276
0.800	0.101	0.0800	0.0612	0.0490	0.0383	0.0306	0.0245	0.0194	0.0153
0.900	0.090	0.0710	0.0544	0.0435	0.0340	0.0272	0.0218	0.0173	0.0136
1.000	0.081	0.0640	0.0490	0.0392	0.0306	0.0245	0.0196	0.0155	0.0122
1.120	0.072	0.0570	0.0437	0.0350	0.0273	0.0219	0.0175	0.0139	0.0109
1.250	0.065	0.0510	0.0392	0.0313	0.0245	0.0196	0.0157	0.0124	0.0098
1.400	0.058	0.0460	0.0350	0.0280	0.0219	0.0175	0.0140	0.0111	0.0088
1.600	0.051	0.0400	0.0306	0.0245	0.0191	0.0153	0.0122	0.0097	0.0077
1.800	0.045	0.0350	0.0272	0.0218	0.0170	0.0136	0.0109	0.0086	0.00680
2.000	0.041	0.0320	0.0245	0.0196	0.0153	0.0122	0.0098	0.0078	0.0061

Tabela de arame de Constantan&Manganin

Dia.		Valor nominal da área da secção ((mm)²)	Resistência por metro (Ω/m)
Dia.			6J12X		6J8X		6J13X		6J40X
Valor nominal ((mm)	Tolerância		Valor nominal (Ω/m)	Tolerância	Valor nominal (Ω/m)	Tolerância	Valor nominal (Ω/m)	Tolerância	Valor nominal (Ω/m)	Tolerância
0.020	± 0.002	0.000314	1496	± 10%					1528	± 10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	± 0.003	0.000804	584	± 8%		± 8%		± 8%	597	± 8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	± 0.005	0.009852	47.7	± 7%	35.5	± 7%	44.7	± 7%	48.7	± 7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	± 0.005	0.03142	15.0	± 6%	11.1	± 6%	14.0	± 6%	15.3	± 6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	± 0.010	0.007793	6.03	± 5%	4.49	± 5%	5.65	± 5%	6.16	± 5%
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	± 0.015	0.1963	2.39	± 4%	1.78	± 4%	2.24	± 4%	2.44	± 4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	± 0.020	0.8852	0.533	± 4%	0.397	± 4%	0.499	± 4%	0.544	± 4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	± 0.025	2.270	0.207	± 4%	0.154	± 4%	0.194	± 4%	0.211	± 4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	± 0.030	3.941	0.119	± 4%	0.0888	± 4%	0.112	± 4%	0.122	± 4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	± 0.035	7.793	0.0603	± 4%	0.0449	± 4%	0.0565	± 4%	0.0616	± 4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	± 0.040	17.72	0.0265	± 4%	0.0198	± 4%	0.0248	± 4%	0.0271	± 4%
5.000	± 0.040	19.63	0.0239	± 4%	0.0178	± 4%	0.0224	± 4%	0.0244	± 4%
5.300	± 0.050	22.06	0.0213	± 4%	0.0159	± 4%	0.0199	± 4%	0.0218	± 4%
5.600	± 0.050	24.63	0.0191	± 4%	0.0142	± 4%	0.0179	± 4%	0.0195	± 4%
6.000	± 0.060	28.27	0.0166	± 4%	0.0124	± 4%	0.0156	± 4%	0.017	± 4%
6.300	± 0.060	31.17	0.0151	± 4%	0.0112	± 4%	0.0141	± 4%	0.0154	± 4%
