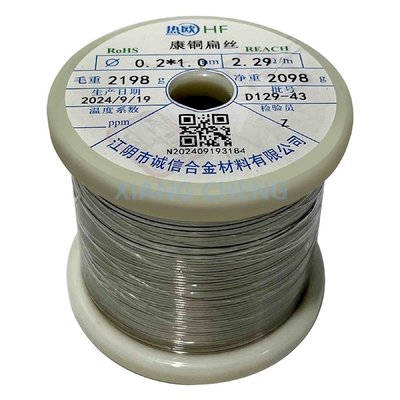

6J40 Constantan fio plano fio de precisão para fabricação de eletrónica e instrumentação científica

MOQ:	5 kg
preço:	--
standard packaging:	Embalado com papel impermeável ou saco de tecelagem, em paletes ou caixa de madeira.
Delivery period:	3 dias
Método do pagamento:	T/T, D/P
Supply Capacity:	30 toneladas por dia

Informação de detalhes

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Senphus

Número do modelo

6J40/6J40X/6J40P/6J40D

Local de Origem:

Jiangsu, China

Tipo:

constante

Aplicação:

Resistores variáveis e sensores de tensão

Branco prateado

Certificação:

ISO9001

Nome do produto:

6J40 Fios de Constantan

Desnutrição:

80,9 g/mm

Coefficientes de resistência:

-40 ~ 40

Max. Temporário de trabalho.:

Extensão:

Resistência à tração:

Destacar:

Fabricação de produtos electrónicos

6J40 Fios planos de Constantan

Instrumentação Científica

Descrição do produto

6J40 Constantan Flat Wire Arame de precisão para fabricação de eletrónica e instrumentação científica

O6J40 Fios planos de Constantané um tipo específico deConstantan(liga de cobre-níquel), comumente utilizada em aplicações de precisão que requeremresistência elétrica estável,durabilidade, eresistência às variações de temperaturaEste fio é tipicamente utilizado em aplicações comotermopares,Resistências,Deformações, eelementos de aquecimento, entre outros.

O6J40 Fios planos de Constantané um material versátil conhecido pela suaresistência elétrica estável,durabilidade mecânica, eresistência à corrosãoEstas características-chave tornam-no altamente adequado para aplicações de precisão comotermopares,Resistências, eelementos de aquecimentoA sua combinação de propriedades termoelétricas, coeficiente de baixa temperatura,e durabilidade garante que é uma escolha ideal para alta precisão industrial, aplicações científicas e comerciais.

Composição química

Nome	Código	Composição principal ((%)				Densidade
Nome	Código	Cu	- Não	Não.	Cr	g/mm²
Constantan	6J40	Balão.	1 ~ 2	39~41	- Não.	8.9

Propriedades

Nome	Código	Resistividade ((20°C) ((μΩm)	Temperatura de Coefficientes de Resistência (20°C)^-6/°C)	(0~100°C) CEM térmico versus cobre (μv/°C)	Max. Temperatura de trabalho (°C)	Duração (%)	Resistência à tração ((N/mm)²)
Constantan	6J40	0.48±0.03	-40~+40	45	≤ 500	≥ 15	≥ 390

Diâmetro e tolerância

Diâmetro	0.02 a 0.028	0.032 ~ 0.10	0.112~0.28	0.315 ~ 0.50	0.56 ~ 1.0	1.06~1.60	1.70~2.12	2.24 a 3.00	3.15 a 4.50
Tolerância	± 0.002	± 0.003	± 0.005	± 0.010	± 0.015	± 0.020	± 0.025	± 0.030	± 0.035

Algumas características principais do 6J40 incluem:

1Resistência elétrica estável:

ConstantanÉ conhecida pela suaresistência estávelA temperatura do solo é muito elevada.6J40 fio planovariante oferece umacoeficiente de resistência a baixa temperatura, o que significa que a sua resistência elétrica não muda significativamente com as flutuações de temperatura.
Isto o torna ideal paraaplicações de precisãotais comoSensores de temperatura (termopares)eResistênciasonde o desempenho constante é crucial.

2.Composição da liga:

O6J40 Fios de Constantãoé uma liga de aproximadamente55% de cobree45% de níquel, que proporciona umacombinação equilibrada de propriedades elétricaseresistência mecânicaEsta composição resulta num fio que é altamente resistente acorrosãoeuso, garantindo a fiabilidade a longo prazo em ambientes exigentes.

3.Durabilidade e Força:

6J40 Fios planos de Constantané mecânicaforteedurável, tornando-a resistente ao desgaste físico.altas temperaturaseestressetorna-o adequado para utilização emelementos de aquecimento,contatos elétricos, e outras aplicações industriais de alto desempenho.

4.Alta precisão e precisão:

Devido ao seuresistência estávelecoeficiente de baixa temperatura, o6J40 fio planoé particularmente útil emmedição de precisãoÉ comumente utilizado emResistências,Deformações, ecélulas de carga, ondeprecisão e repetibilidadesão primordiais.

5.Resistência à corrosão:

A composição cobre-níquel dá6J40 ConstantanExcelenteresistência à corrosão, tornando-o adequado para utilização em ambientes expostos a umidade, produtos químicos ou outras condições adversas.Área exteriorouAplicações industriaisonde o fio pode estar exposto a tensões ambientais.

6.Propriedades não magnéticas:

De teor, em peso, de sódio ou de titânio6J40, sãonão magnéticos, o que os torna ideais para aplicações ondeinterferência magnéticaA utilização de medicamentos que contenham antibióticos deve ser evitada, por exemplo, em casos sensíveis.Dispositivos elétricos,Instrumentação, ouambientes magneticamente sensíveis.

7.Propriedades termoelétricas (termopares):

Devido às suas propriedades termoelétricas,6J40 Constantané amplamente utilizado emtermopares(sensores de temperatura), onde é emparelhado com outros metais comoCromel(níquel-cromo) para formar uma junção de medição de temperatura.Efeito SeebeckGera uma tensão baseada nas diferenças de temperatura entre os metais, que é utilizada para determinar a temperatura.

8.Formabilidade:

Ofios planosForma de6J40 Constantantorna mais fácilformaouventoA sua capacidade de produzir é de cerca de 2 milhões de toneladas.ductilidadepermitefácil manipulação, que é benéfico para utilização em sensores complexos,Resistentes de enrolamento por arame, eEletrónica de precisão.

9.Intervalo de temperatura:

6J40 ConstantanA Comissão considera que aAmpla gama de temperaturas, tipicamente a partir de-200°C a 250°C(ou superior, dependendo da aplicação específica), tornando-o adequado tanto paraambientes de baixa e alta temperatura.

Aplicações:

Máquinas e aparelhos de secagem: Utilizado para medição de temperatura em aplicações industriais e científicas.
Resistentes e medidores de tensão: Comum na eletrónica de alta precisão e na instrumentação para medições precisas.
Elementos de aquecimentoEmpregado em:aplicações de aquecimento por resistênciaonde é necessária uma elevada resistência elétrica para a geração de calor.
Células de carga: Utilizado emsistemas de pesagemeInstrumentos de medição de forças.
Componentes elétricos: Utilizado emcontatos elétricos,resistores de precisão, e outros componentes sensíveis que exijam uma resistência estável.

Constantan (6J40) Dados técnicos dos fios

Dia (m)	Área da secção transversal ((m2)	Peso/m (g/m)	Resistência/m a 20°C ((Ω/m)	Dia (m)	Área da secção transversal ((m2)	Peso/m (g/m)	Resistência/m a 20°C ((Ω/m)
0.020	0.000314	0.00279	1375-1681	0.224	0.03941	0.350	11.4-12.9
0.022	0.000318	0.00337	1136-1389	0.250	0.04909	0.436	9.19-10.37
0.025	0.000491	0.00434	880-1076	0.280	0.06158	0.5468	7.33-8.26
0.028	0.000616	0.00547	702-857	0.315	0.07793	0.6920	5.85-6.47
0.032	0.000804	0.00714	549-645	0.355	0.09898	0.8789	4.61-5.09
0.036	0.001018	0.00904	434-509	0.400	0.12570	1.116	3.63-4.01
0.040	0.001257	0.01116	351-413	0.450	0.15900	1.412	2.87-3.17
0.045	0.001509	0.01412	278 a 286	0.500	0.19630	1.744	2.32-2.57
0.050	0.001963	0.01744	225-264 (em inglês)	0.560	0.24630	2.19	1.87-2.03
0.056	0.002463	0.02187	179-210	0.630	0.31170	2.77	1.48-1.60
0.063	0.003117	0.02768	142-166	0.710	0.39590	3.52	1.16-1.26
0.071	0.003959	0.03516	112-131	0.750	0.44180	3.92	1.04-1.13
0.080	0.005027	0.04464	87.9-103.1	0.800	0.50270	4.46	0.917-0.993
0.090	0.006362	0.05650	69.4-81.5	0.850	0.56740	5.04	0.812-0.880
0.100	0.007854	0.06970	56.2-66.0	0.900	0.63620	5.65	0.724-0.785
0.112	0.009852	0.08749	45.3-52.1	0.950	0.70880	6.29	0.650-0.704
0.125	0.012270	0.10900	36.4-41.9	1.000	0.78540	6.97	0.587-0.636
0.140	0.015390	0.13670	29.0-33.4	1.060	0.88250	7.84	0.522-0.566
0.150	0.017670	0.15690	25.3-29.1	1.120	0.98520	8.75	0.468-0.507
0.160	0.020110	0.17850	22.2-25.5	1.180	1.09400	9.71	0.421-0.456
0.170	0.022700	0.20160	19.7-22.6	1.250	1.22700	10.9	0.375-0.407
0.180	0.025450	0.22600	17.5-20.2	1.320	1.36800	12.15	0.337-0.365
0.190	0.028350	0.25200	15.7-18.1	1.400	1.53900	13.67	0.299-0.324
0.200	0.031420	0.27900	14.46.2	1.500	1.76700	15.69	0.261-0.282
0.212	0.035300	0.31350	12.8-14.4	1.600	2.01100	17.86	0.229-0.248

Valor constante da resistência da banda (Ω/m)

Largura Espessura	6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
0.180	0.150
0.200	0.405
0.224	0.362	0.2850
0.250	0.324	0.2550	0.196
0.280	0.289	0.2280	0.175
0.315	0.257	0.2030	0.155	0.124
0.355	0.228	0.1800	0.138	0.110
0.400	0.203	0.1600	0.122	0.980	0.0765
0.450	0.180	0.1420	0.109	0.0871	0.0680	0.0544	0.0435
0.500	0.162	0.1280	0.098	0.0784	0.0612	0.0490	0.0392
0.560	0.145	0.1140	0.0875	0.0700	0.0547	0.0437	0.0350
0.630	0.129	0.1010	0.0777	0.0622	0.0486	0.0389	0.0311
0.710	0.114	0.0900	0.0690	0.0552	0.0431	0.0345	0.0276
0.800	0.101	0.0800	0.0612	0.0490	0.0383	0.0306	0.0245	0.0194	0.0153
0.900	0.090	0.0710	0.0544	0.0435	0.0340	0.0272	0.0218	0.0173	0.0136
1.000	0.081	0.0640	0.0490	0.0392	0.0306	0.0245	0.0196	0.0155	0.0122
1.120	0.072	0.0570	0.0437	0.0350	0.0273	0.0219	0.0175	0.0139	0.0109
1.250	0.065	0.0510	0.0392	0.0313	0.0245	0.0196	0.0157	0.0124	0.0098
1.400	0.058	0.0460	0.0350	0.0280	0.0219	0.0175	0.0140	0.0111	0.0088
1.600	0.051	0.0400	0.0306	0.0245	0.0191	0.0153	0.0122	0.0097	0.0077
1.800	0.045	0.0350	0.0272	0.0218	0.0170	0.0136	0.0109	0.0086	0.00680
2.000	0.041	0.0320	0.0245	0.0196	0.0153	0.0122	0.0098	0.0078	0.0061

Tabela de arame de Constantan&Manganin

Dia.		Valor nominal da área da secção ((mm)²)	Resistência por metro (Ω/m)
Dia.			6J12X		6J8X		6J13X		6J40X
Valor nominal ((mm)	Tolerância		Valor nominal (Ω/m)	Tolerância	Valor nominal (Ω/m)	Tolerância	Valor nominal (Ω/m)	Tolerância	Valor nominal (Ω/m)	Tolerância
0.020	± 0.002	0.000314	1496	± 10%					1528	± 10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	± 0.003	0.000804	584	± 8%		± 8%		± 8%	597	± 8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	± 0.005	0.009852	47.7	± 7%	35.5	± 7%	44.7	± 7%	48.7	± 7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	± 0.005	0.03142	15.0	± 6%	11.1	± 6%	14.0	± 6%	15.3	± 6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	± 0.010	0.007793	6.03	± 5%	4.49	± 5%	5.65	± 5%	6.16	± 5%
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	± 0.015	0.1963	2.39	± 4%	1.78	± 4%	2.24	± 4%	2.44	± 4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	± 0.020	0.8852	0.533	± 4%	0.397	± 4%	0.499	± 4%	0.544	± 4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	± 0.025	2.270	0.207	± 4%	0.154	± 4%	0.194	± 4%	0.211	± 4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	± 0.030	3.941	0.119	± 4%	0.0888	± 4%	0.112	± 4%	0.122	± 4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	± 0.035	7.793	0.0603	± 4%	0.0449	± 4%	0.0565	± 4%	0.0616	± 4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	± 0.040	17.72	0.0265	± 4%	0.0198	± 4%	0.0248	± 4%	0.0271	± 4%
5.000	± 0.040	19.63	0.0239	± 4%	0.0178	± 4%	0.0224	± 4%	0.0244	± 4%
5.300	± 0.050	22.06	0.0213	± 4%	0.0159	± 4%	0.0199	± 4%	0.0218	± 4%
5.600	± 0.050	24.63	0.0191	± 4%	0.0142	± 4%	0.0179	± 4%	0.0195	± 4%
6.000	± 0.060	28.27	0.0166	± 4%	0.0124	± 4%	0.0156	± 4%	0.017	± 4%
6.300	± 0.060	31.17	0.0151	± 4%	0.0112	± 4%	0.0141	± 4%	0.0154	± 4%

6J40 Constantan fio plano fio de precisão para fabricação de eletrónica e instrumentação científica 0
