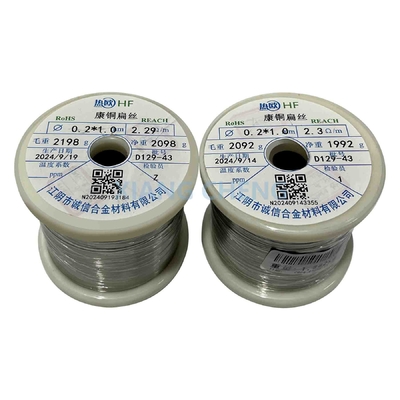

6J40 Fios planos constantes para electrónica de precisão e aplicações científicas

MOQ:	5 kg
preço:	--
standard packaging:	Embalado com papel impermeável ou saco de tecelagem, em paletes ou caixa de madeira.
Delivery period:	3 dias
Método do pagamento:	T/T, D/P
Supply Capacity:	30 toneladas por dia

Informação de detalhes

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Senphus

Número do modelo

6J40/6J40X/6J40P/6J40D

Local de Origem:

Jiangsu, China

Tipo:

constante

Aplicação:

Resistores variáveis e sensores de tensão

Cores:

Branco prateado

Certificação:

ISO9001

Nome do produto:

6J40 Fios de Constantan

Desnutrição:

80,9 g/mm

Coefficientes de resistência:

-40 ~ 40

Max. Temporário de trabalho.:

Extensão:

Resistência à tração:

Destacar:

Aplicações científicas

Eletrônica de precisão Constantan Flat Wire

6J40 Fios planos de Constantan

Descrição do produto

6J40 Fios planos constantes para electrónica de precisão e aplicações científicas

O6J40 Fios planos de Constantané uma variante específica deConstantan, uma liga de cobre-níquel amplamente utilizada pela sua resistência elétrica estável e outras propriedades-chave.Deformações, e elementos de resistência.

O6J40 Fios planos de Constantané um material versátil e confiável conhecido pela suaresistência elétrica estável,coeficiente de baixa temperatura, edurabilidadeEstas características principais o tornam adequado paramedição de temperatura de precisão,Resistências,Deformações, eelementos de aquecimentoÉ...resistência à corrosão,Propriedades não magnéticas, ecapacidade de desempenhar de forma consistenteA sua capacidade de absorção de uma grande variedade de temperaturas torna-o uma escolha ideal para aplicações de alto desempenho em indústrias comoEletrónica,Sensores industriais, einstrumentos científicos.

Composição química

Nome	Código	Composição principal ((%)				Densidade
Nome	Código	Cu	- Não	Não.	Cr	g/mm²
Constantan	6J40	Balão.	1 ~ 2	39~41	- Não.	8.9

Propriedades

Nome	Código	Resistividade ((20°C) ((μΩm)	Temperatura de Coefficientes de Resistência (20°C)^-6/°C)	(0~100°C) CEM térmico versus cobre (μv/°C)	Max. Temperatura de trabalho (°C)	Duração (%)	Resistência à tração ((N/mm)²)
Constantan	6J40	0.48±0.03	-40~+40	45	≤ 500	≥ 15	≥ 390

Diâmetro e tolerância

Diâmetro	0.02 a 0.028	0.032 ~ 0.10	0.112~0.28	0.315 ~ 0.50	0.56 ~ 1.0	1.06~1.60	1.70~2.12	2.24 a 3.00	3.15 a 4.50
Tolerância	± 0.002	± 0.003	± 0.005	± 0.010	± 0.015	± 0.020	± 0.025	± 0.030	± 0.035

Algumas características principais do 6J40 incluem:

1.Resistência elétrica estável

6J40 Fios planos de Constantantemalta estabilidade elétrica, mantendo uma resistência consistente numa ampla gama de temperaturas, o que o torna altamente fiável para utilização em aplicações que exigem uma resistência estável e previsível ao longo do tempo.

2.Coeficiente de resistência a baixa temperatura

Uma das características distintivas da6J40 ConstantanÉ o seucoeficiente de resistência a baixa temperatura(TCR), o que significa que a sua resistência não muda muito com as flutuações de temperatura.termopares de precisão, quando forem necessárias medições precisas e estáveis, apesar das alterações da temperatura ambiente.

3.Composição da liga (Cobre-níquel)

O6J40A variante é constituída por aproximadamente55% de cobree45% de níquelEsta composição específica oferece umacombinação equilibrada de condutividade elétricaeresistência mecânica, tornando-o adequado para aplicações de longo prazo e de alto desempenho.

4.Excelente resistência à corrosão

6J40 ConstantanOfertasboa resistência à corrosão, tornando-o durável em ambientes adversos onde a exposição à umidade, produtos químicos ou outros elementos corrosivos é comum.

5.Propriedades termoelétricas (para termopares)

A liga tem excelentePropriedades termoelétricasÉ por isso que6J40 Fios planos de Constantané amplamente utilizado emtermoparesQuando emparelhado com outro metal (comoCromel), gera uma tensão mensurável com base na diferença de temperatura entre os dois metais, tornando-o ideal paramedição de temperatura.

6.Durabilidade e resistência mecânica

6J40 Fios de Constantãoé durável e resistente ao desgaste mecânico, tornando-o adequado para aplicações que exigem desempenho fiável a longo prazo, comoResistências,Deformações, econtatos elétricos.

7.Dutilidade e Formabilidade

O fio é relativamenteDutilee pode ser facilmente desenhado em fios finos ou formado em formas de fio plano sem comprometer a sua integridade estrutural.Isto torna mais fácil de trabalhar em aplicações onde o fio precisa ser moldado ou enrolado, tais comoresistores de precisãoouelementos de aquecimento.

8.Outros aparelhos e aparelhos de ar condicionado

6J40 Constantané umnão magnéticosMaterial, que é uma característica importante quando utilizado em ambientes onde a interferência magnética pode afetar o desempenho, como emEquipamento eletrónico sensívelouInstrumentação.

9.Alta precisão e precisão

Devido às suas propriedades elétricas estáveis e baixo coeficiente de temperatura,6J40 Fios planos de Constantané utilizado em aplicações de alta precisão comoResistências,células de carga, eDeformaçõesO fio garanteleituras precisasedesempenho consistenteao longo do tempo.

10.Ampla gama de temperaturas

6J40 Fios planos de Constantanpode funcionar numa ampla gama de temperaturas, normalmente a partir de-200°C a 250°C(ou superior, dependendo da aplicação específica), tornando-o adequado para ambientes de baixa e alta temperatura.

Aplicações:

Máquinas e aparelhos de secagem: Amplamente utilizado em sensores de temperatura industriais.
ResistentesPara mais precisão:Resistênciasem circuitos sensíveis.
Medidores de tensão: Para a medição da tensão e da força nos ensaios estruturais.
Elementos de aquecimento: Em aplicações que exijam alta resistência e geração de calor.
Células de carga: Em sistemas de pesagem em que seja necessária uma medição precisa da força.

Constantan (6J40) Dados técnicos dos fios

Dia (m)	Área da secção transversal ((m2)	Peso/m (g/m)	Resistência/m a 20°C ((Ω/m)	Dia (m)	Área da secção transversal ((m2)	Peso/m (g/m)	Resistência/m a 20°C ((Ω/m)
0.020	0.000314	0.00279	1375-1681	0.224	0.03941	0.350	11.4-12.9
0.022	0.000318	0.00337	1136-1389	0.250	0.04909	0.436	9.19-10.37
0.025	0.000491	0.00434	880-1076	0.280	0.06158	0.5468	7.33-8.26
0.028	0.000616	0.00547	702-857	0.315	0.07793	0.6920	5.85-6.47
0.032	0.000804	0.00714	549-645	0.355	0.09898	0.8789	4.61-5.09
0.036	0.001018	0.00904	434-509	0.400	0.12570	1.116	3.63-4.01
0.040	0.001257	0.01116	351-413	0.450	0.15900	1.412	2.87-3.17
0.045	0.001509	0.01412	278 a 286	0.500	0.19630	1.744	2.32-2.57
0.050	0.001963	0.01744	225-264 (em inglês)	0.560	0.24630	2.19	1.87-2.03
0.056	0.002463	0.02187	179-210	0.630	0.31170	2.77	1.48-1.60
0.063	0.003117	0.02768	142-166	0.710	0.39590	3.52	1.16-1.26
0.071	0.003959	0.03516	112-131	0.750	0.44180	3.92	1.04-1.13
0.080	0.005027	0.04464	87.9-103.1	0.800	0.50270	4.46	0.917-0.993
0.090	0.006362	0.05650	69.4-81.5	0.850	0.56740	5.04	0.812-0.880
0.100	0.007854	0.06970	56.2-66.0	0.900	0.63620	5.65	0.724-0.785
0.112	0.009852	0.08749	45.3-52.1	0.950	0.70880	6.29	0.650-0.704
0.125	0.012270	0.10900	36.4-41.9	1.000	0.78540	6.97	0.587-0.636
0.140	0.015390	0.13670	29.0-33.4	1.060	0.88250	7.84	0.522-0.566
0.150	0.017670	0.15690	25.3-29.1	1.120	0.98520	8.75	0.468-0.507
0.160	0.020110	0.17850	22.2-25.5	1.180	1.09400	9.71	0.421-0.456
0.170	0.022700	0.20160	19.7-22.6	1.250	1.22700	10.9	0.375-0.407
0.180	0.025450	0.22600	17.5-20.2	1.320	1.36800	12.15	0.337-0.365
0.190	0.028350	0.25200	15.7-18.1	1.400	1.53900	13.67	0.299-0.324
0.200	0.031420	0.27900	14.46.2	1.500	1.76700	15.69	0.261-0.282
0.212	0.035300	0.31350	12.8-14.4	1.600	2.01100	17.86	0.229-0.248

Valor constante da resistência da banda (Ω/m)

Largura Espessura	6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
0.180	0.150
0.200	0.405
0.224	0.362	0.2850
0.250	0.324	0.2550	0.196
0.280	0.289	0.2280	0.175
0.315	0.257	0.2030	0.155	0.124
0.355	0.228	0.1800	0.138	0.110
0.400	0.203	0.1600	0.122	0.980	0.0765
0.450	0.180	0.1420	0.109	0.0871	0.0680	0.0544	0.0435
0.500	0.162	0.1280	0.098	0.0784	0.0612	0.0490	0.0392
0.560	0.145	0.1140	0.0875	0.0700	0.0547	0.0437	0.0350
0.630	0.129	0.1010	0.0777	0.0622	0.0486	0.0389	0.0311
0.710	0.114	0.0900	0.0690	0.0552	0.0431	0.0345	0.0276
0.800	0.101	0.0800	0.0612	0.0490	0.0383	0.0306	0.0245	0.0194	0.0153
0.900	0.090	0.0710	0.0544	0.0435	0.0340	0.0272	0.0218	0.0173	0.0136
1.000	0.081	0.0640	0.0490	0.0392	0.0306	0.0245	0.0196	0.0155	0.0122
1.120	0.072	0.0570	0.0437	0.0350	0.0273	0.0219	0.0175	0.0139	0.0109
1.250	0.065	0.0510	0.0392	0.0313	0.0245	0.0196	0.0157	0.0124	0.0098
1.400	0.058	0.0460	0.0350	0.0280	0.0219	0.0175	0.0140	0.0111	0.0088
1.600	0.051	0.0400	0.0306	0.0245	0.0191	0.0153	0.0122	0.0097	0.0077
1.800	0.045	0.0350	0.0272	0.0218	0.0170	0.0136	0.0109	0.0086	0.00680
2.000	0.041	0.0320	0.0245	0.0196	0.0153	0.0122	0.0098	0.0078	0.0061

Tabela de arame de Constantan&Manganin

Dia.		Valor nominal da área da secção ((mm)²)	Resistência por metro (Ω/m)
Dia.			6J12X		6J8X		6J13X		6J40X
Valor nominal ((mm)	Tolerância		Valor nominal (Ω/m)	Tolerância	Valor nominal (Ω/m)	Tolerância	Valor nominal (Ω/m)	Tolerância	Valor nominal (Ω/m)	Tolerância
0.020	± 0.002	0.000314	1496	± 10%					1528	± 10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	± 0.003	0.000804	584	± 8%		± 8%		± 8%	597	± 8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	± 0.005	0.009852	47.7	± 7%	35.5	± 7%	44.7	± 7%	48.7	± 7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	± 0.005	0.03142	15.0	± 6%	11.1	± 6%	14.0	± 6%	15.3	± 6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	± 0.010	0.007793	6.03	± 5%	4.49	± 5%	5.65	± 5%	6.16	± 5%
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	± 0.015	0.1963	2.39	± 4%	1.78	± 4%	2.24	± 4%	2.44	± 4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	± 0.020	0.8852	0.533	± 4%	0.397	± 4%	0.499	± 4%	0.544	± 4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	± 0.025	2.270	0.207	± 4%	0.154	± 4%	0.194	± 4%	0.211	± 4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	± 0.030	3.941	0.119	± 4%	0.0888	± 4%	0.112	± 4%	0.122	± 4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	± 0.035	7.793	0.0603	± 4%	0.0449	± 4%	0.0565	± 4%	0.0616	± 4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	± 0.040	17.72	0.0265	± 4%	0.0198	± 4%	0.0248	± 4%	0.0271	± 4%
5.000	± 0.040	19.63	0.0239	± 4%	0.0178	± 4%	0.0224	± 4%	0.0244	± 4%
5.300	± 0.050	22.06	0.0213	± 4%	0.0159	± 4%	0.0199	± 4%	0.0218	± 4%
5.600	± 0.050	24.63	0.0191	± 4%	0.0142	± 4%	0.0179	± 4%	0.0195	± 4%
6.000	± 0.060	28.27	0.0166	± 4%	0.0124	± 4%	0.0156	± 4%	0.017	± 4%
6.300	± 0.060	31.17	0.0151	± 4%	0.0112	± 4%	0.0141	± 4%	0.0154	± 4%

6J40 Fios planos constantes para electrónica de precisão e aplicações científicas 0
