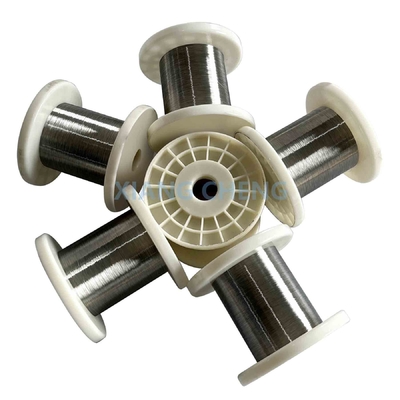

Cabos de liga de CuNi23 NC030 CuNi para eficiência e confiabilidade na engenharia moderna

MOQ:	5 kg
standard packaging:	Embalado com papel impermeável ou saco de tecelagem, em paletes ou caixa de madeira.
Delivery period:	3 dias
Método do pagamento:	T/T, D/P
Supply Capacity:	30 toneladas pelo dia

Informação de detalhes

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Senphus

Certificação

ISO9001

Número do modelo

CuNi23/NC030

Lugar de origem:

Jiangsu, China

Tipo:

Fios de níquel

Aplicação:

Aquecimento, aplicações eléctricas domésticas

Cores:

Prateado Branco/brilhante ou oxidado

Nome do produto:

CuNi23 NC030 fio de cobre-níquel

Resistividade:

00,30 ± 5%

Temperatura de fusão em °C:

Min. resistência à tração em N/mm2:

Extensão:

Densidade:

Destacar:

Fios de cobre-níquel de precisão

Fios de cobre-níquel de baixa resistência para aquecimento

Fios de cobre de 2 mm

Descrição do produto

Cabos de liga de CuNi23 NC030 CuNi para eficiência e confiabilidade na engenharia moderna

CuNi23é umliga de cobre-níquelcomposto por aproximadamente77% de cobree23% de níquel, com vestígios de ferro e manganês.resistência à corrosão excepcional, especialmente emMeio ambiente marinho, CuNi23 é amplamente utilizado em aplicações expostas a água salgada e outras condições adversas, tais comoSistemas de refrigeração de água do mareEquipamento offshoreOferece tambémboa resistência mecânica,condutividade térmica, eresistência à oxidação, tornando- o ideal para utilização emMáquinas de secagem,Centrais elétricas, etubulação industrial.

Esta liga énão magnéticos, o que o torna adequado paracomponentes eletrónicoseInstrumentação marítima. CuNi23 é altamenteformávelO material pode ser facilmente soldado, desenhado em arame ou fabricado em folhas.Erosãoecavitação, que é importante em aplicações comohélices marítimasebombas.

O CuNi23 também é utilizado emcontatos elétricos,Resistências, eautomóveleAeronáuticacomponentes em que:resistência à corrosãoEm geral, o CuNi23 combinadurabilidade,viabilidade, eresistência, tornando-o adequado para uma variedade de aplicações industriais e marítimas exigentes.

Composição química Wt. %	%	Não.	Cu	- Não
	Min.
	Max.	23	Descanse	0.5

Propriedades físicas principais:

Temperatura máxima de funcionamento contínua °C	300
Coeficiente de temperatura de resistência x10^{- 5}/°C ((20°C-600°C)	< 16
Termovoltagem para cobre a 20°C em μV/K	- 34 anos.
Coeficiente de expansão térmica × 10^-6/K ((20°C-400°C)	17.5
Condutância térmica a 20°C W/mK	33
Capacidade térmica específica a 20 °C J/gK	0.38

Algumas das principais características do CuNi23 incluem:

Resistência à corrosão: O CuNi23 tem uma resistência excepcional a vários tipos de corrosão, especialmente na água do mar e em outros ambientes que contenham cloreto.Isto torna-o ideal para aplicações marítimas e equipamentos expostos a água salgada.
Alta condutividade térmica:A liga tem boa condutividade térmica, o que é importante para aplicações que envolvem transferência de calor, como trocadores de calor e condensadores.
Moderada condutividade elétrica:Embora não seja tão condutor quanto o cobre puro, o CuNi23 ainda oferece condutividade elétrica moderada, tornando-o adequado para certas aplicações elétricas onde a resistência é um fator.
Resistência e Ductilidade:O CuNi23 fornece um bom equilíbrio de resistência e ductilidade, permitindo que ele seja formado e moldado sem quebrar, o que é benéfico para processos de fabricação.
Baixo coeficiente de expansão:A liga tem um baixo coeficiente de expansão térmica, garantindo estabilidade dimensional em variações de temperatura, o que é crucial em aplicações onde são necessárias medições precisas.
Resistente à idade:Embora não seja comumente envelhecida, a resistência da liga pode ser melhorada através de processos de tratamento térmico, o que pode ser benéfico para certas aplicações que exigem propriedades mecânicas aprimoradas.
Soldabilidade:O CuNi23 pode ser soldado usando vários métodos, tornando-o adequado para aplicações que exigem montagem por junção.
Máquinabilidade:A liga é relativamente fácil de mecanizar, o que é uma consideração importante para a fabricação de peças com geometrias complexas.
Estética:O CuNi23 mantém um acabamento atraente e é frequentemente utilizado para aplicações em que a aparência é importante, como em elementos arquitetônicos e decorativos.
Resistência à impureza:Em aplicações marítimas, o CuNi23 resiste ao acúmulo de organismos na sua superfície, reduzindo a necessidade de limpeza frequente ou de utilização de tintas antiincrustantes.

Aplicações:

Aplicações elétricas e eletrónicas:

O CuNi23 é amplamente utilizado na fabricação de resistores, resistores de precisão e elementos de aquecimento devido à sua alta resistividade e coeficiente estável de temperatura de resistência.É ideal para aplicações que exigem características de resistência estáveis, tais como instrumentos de medição e equipamentos elétricos

Engenharia Marinha e Oceânica:

A excelente resistência da liga à corrosão da água do mar torna-a adequada para uso em ambientes marinhos, incluindo trocadores de calor, condensadores e sistemas de tubulação em navios e plataformas offshore

Elementos de aquecimento:

O CuNi23 é utilizado em cabos de aquecimento e outros elementos de aquecimento que operam a temperaturas de até 300 °C.A sua baixa resistividade e o seu bom desempenho a altas temperaturas tornam-no um material ideal para estas aplicações

Processamento químico:

A resistência da liga a vários produtos químicos e a sua capacidade de manter as suas propriedades em ambientes corrosivos tornam-na adequada para utilização na indústria química,especialmente em equipamentos que entram em contacto com meios agressivos

Indústrias aeroespaciais e automóveis:

O CuNi23 é utilizado nas indústrias aeroespacial e automotiva para componentes que exigem alta resistência à corrosão e ao calor, como sensores, conexões elétricas e instrumentos de precisão

Construção geral de centrais e centrais elétricas:

O CuNi23 é utilizado na construção de instalações gerais e centrais elétricas, particularmente para componentes expostos a altas temperaturas e pressões

Principais dados técnicos

Tipo		CuNi1 NC003	CuNi2 NC005	CuNi4 NC007	CuNi6 NC010	CuNi8 NC012	CuMn3 MC012	CuNi10 NC015	CuNi14 NC020	CuNi19 NC025	CuNi23 NC030	CuNi30 NC035	CuNi34 NC040	CuNi44 NC050
Composição ((%)	Cu	Descanse	Descanse	Descanse	Descanse	Descanse	Descanse	Descanse	Descanse	Descanse	Descanse	Descanse	Descanse	Descanse
	- Não	/	/	/	/	/	3	/	0.3	0.5	0.5	1.0	1.0	1.0
	Não.	1	2	4	6	8		10	14.2	19	23	30	34	44
Max.temperatura de funcionamento contínua ((°C)		200	200·	200	220	250	200	250	300	300	300	350	350	400
Resistividade a 20°C ((μ m)		0.03 ± 10%	0.05 ± 10%	0.07 ± 10%	0.10 ± 10%	0.12 ± 10%	0.12 ± 10%	0.15 ± 10%	0.20 ± 5%	0.25 ± 5%	0.30 ± 5%	0.35 ± 5%	0.40 ± 5%	0.49 ± 5%
Coeficiente resistência-temperatura 20-600°C (×10-5/°C)		< 100	< 120	< 50	< 60	< 57	< 38	< 50	< 38	< 25	< 16	< 10	< -0	< - 6
Termovoltagem para cobre a 20°C (μV/K)		- 8	- Doze	- Doze	- 18 anos.	- 22 anos.	1	- 25	- 28	- 32 anos.	- 34 anos.	- 37	- 39	-43 anos.
Coeficiente médio de expansão térmica linear, em (10^-6/K), a uma temperatura compreendida entre 20 °C e 400 °C		17.5	17.5	17.5	17.5	17.5	18	17.5	17.5	17.5	17.5	17.0	16.0	15.0
Condutância térmica a 20°C (W/mK)		145	130	130	92	75	84	59	48	38	33	27	25	23
Capacidade térmica específica a 20 °C (20 °C J/gK)		0.38	0.38	0.38	0.38	0.38	0.39	0.38	0.38	0.38	0.38	0.39	0.40	0.41
Densidade a 20 °C ((g/cm3)		8.9	8.9	8.9	8.9	8.9	8.8	8.9	8.9	8.9	8.9	8.9	8.9	8.9
Temperatura de fusão em (°C)		1085	1090	1090	1095	1097	1050	1100	1115	1135	1150	1170	1180	1280
Min. resistência à tração em (N/mm)²⁾		210	220	220	250	270	290	290	310	340	350	400	400	420
Duração (%)		25	25	25	25	25	25	25	25	25	25	25	25	25

Tabela de dados técnicos

Diâmetro ((mm)	NC003 CuNi1	NC005 CuNi2	NC007 CuNi4	NC010 CuNi6	NC012 CuNi8	NC015 CuNi10	NC020 CuNi14	NC025 CuNi19	NC030 CuNi23	NC035 CuNi30	NC040 CuNi34	NC050 CuNi44
Diâmetro ((mm)	NC003 CuNi1	NC005 CuNi2	NC007 CuNi4	NC010 CuNi6	NC012 CuNi8	NC015 CuNi10	NC020 CuNi14	NC025 CuNi19	NC030 CuNi23	NC035 CuNi30	NC040 CuNi34	NC050 CuNi44
0.10	3.82	6.36	8.91	12.73	15.28	19.09	25.46	31.83	38.19	44.56	50.93	62.39
0.11	3.16	5.26	7.37	10.52	12.63	15.78	21.04	26.30	31.56	36.82	42.09	51.56
0.12	2.65	4.42	6.19	8.84	10.61	13.26	17.68	22.10	26.52	30.94	35.37	43.33
0.13	2.26	3.76	5.27	7.53	9.04	11.30	15.07	18.83	22.60	26.36	30.14	36.92
0.14	1.95	3.24	4.55	6.49	7.80	9.74	12.99	16.24	19.48	22.73	25.98	31.83
0.15	1.70	2.82	3.96	5.65	6.79	8.48	11.31	14.14	16.97	19.80	22.64	27.73
0.16	1.49	2.48	3.48	4.97	5.97	7.46	9.95	12.43	14.92	17.40	19.89	24.37
0.17	1.32	2.20	3.08	4.40	5.29	6.60	8.81	11.01	13.21	15.41	17.62	21.59
0.18	1.18	1.96	2.75	3.92	4.72	5.89	7.86	9.82	11.78	13.75	15.72	19.26
0.19	1.06	1.76	2.47	3.52	4.23	5.29	7.05	8.81	10.58	12.34	14.11	17.28
0.20	0.95	1.59	2.23	3.18	3.82	4.77	6.36	7.95	9.54	11.14	12.73	15.60
0.21	0.87	1.44	2.02	2.88	3.46	4.33	5.77	7.21	8.66	10.10	11.55	14.15
0.22	0.79	1.31	1.84	2.63	3.16	3.94	5.26	6.57	7.89	9.20	10.52	12.89
0.23	0.72	1.20	1.68	2.40	2.89	3.61	4.81	6.01	7.22	8.42	9.63	11.79
0.24	0.66	1.10	1.55	2.21	2.65	3.31	4.42	5.52	6.63	7.73	8.84	10.83
0.25	0.61	1.01	1.43	2.03	2.44	3.05	4.07	5.09	6.11	7.13	8.15	9.98
0.26	0.57	0.94	1.32	1.88	2.26	2.82	3.77	4.70	5.65	6.59	7.53	9.23
0.27	0.52	0.87	1.22	1.74	2.10	2.61	3.49	4.36	5.23	6.11	6.99	8.56
0.28	0.49	0.81	1.14	1.62	1.95	2.43	3.25	4.06	4.87	5.68	6.50	7.96
0.29	0.45	0.75	1.06	1.51	1.82	2.27	3.03	3.78	4.54	5.29	6.06	7.42
0.30	0.42	0.70	0.99	1.41	1.70	2.12	2.83	3.53	4.24	4.95	5.66	6.93
0.31	0.40	0.66	0.93	1.32	1.59	1.98	2.65	3.31	3.97	4.63	5.30	6.49
0.32	0.37	0.62	0.87	1.24	1.49	1.86	2.49	3.11	3.73	4.35	4.97	6.09
0.33	0.35	0.58	0.82	1.17	1.40	1.75	2.34	2.92	3.51	4.09	4.68	5.73
0.34	0.33	0.55	0.77	1.10	1.32	1.65	2.20	2.75	3.30	3.85	4.41	5.40
0.35	0.31	0.51	0.73	1.03	1.25	1.55	2.08	2.60	3.11	3.63	4.16	5.09
0.36	0.29	0.49	0.69	0.98	1.18	1.47	1.96	2.46	2.94	3.43	3.93	4.81
0.37	0.28	0.46	0.65	0.93	1.12	1.39	1.86	2.33	2.79	3.25	3.72	4.56
0.38	0.26	0.44	0.62	0.88	1.06	1.32	1.76	2.20	2.64	3.08	3.53	4.32
0.40	0.24	0.39	0.56	0.79	0.95	1.19	1.59	1.99	2.38	2.78	3.18	3.90
0.41	0.23	0.37	0.53	0.76	0.91	1.13	1.51	1.89	2.27	2.65	3.03	3.71
0.42	0.22	0.36	0.51	0.72	0.87	1.08	1.44	1.80	2.16	2.52	2.89	3.54
0.43	0.21	0.34	0.48	0.69	0.83	1.03	1.38	1.72	2.06	2.41	2.75	3.37
0.44	0.20	0.32	0.46	0.66	0.79	0.98	1.31	1.64	1.97	2.30	2.63	3.22
0.45	0.19	0.31	0.44	0.63	0.75	0.94	1.26	1.57	1.88	2.20	2.52	3.08
0.46	0.18	0.30	0.42	0.60	0.72	0.90	1.20	1.50	1.80	2.10	2.41	2.95
0.47	0.17	0.28	0.40	0.58	0.69	0.86	1.15	1.44	1.72	2.01	2.31	2.82
0.48	0.17	0.27	0.39	0.55	0.66	0.82	1.10	1.38	1.65	1.93	2.21	2.71
0.49	0.16	0.26	0.37	0.53	0.64	0.79	1.06	1.33	1.59	1.85	2.12	2.60
0.50	0.15	0.25	0.36	0.51	0.61	0.76	1.01	1.27	1.52	1.78	2.04	2.50
0.51	0.15	0.24	0.34	0.49	0.59	0.73	0.98	1.22	1.46	1.71	1.96	2.40
0.52	0.14	0.23	0.33	0.47	0.57	0.70	0.94	1.18	1.41	1.65	1.88	2.31
0.53	0.14	0.22	0.32	0.45	0.54	0.67	0.91	1.13	1.35	1.59	1.81	2.22
0.54	0.13	0.22	0.31	0.44	0.52	0.65	0.87	1.09	1.30	1.53	1.75	2.14
0.55	0.13	0.21	0.29	0.42	0.51	0.63	0.84	1.05	1.26	1.47	1.68	2.06
0.56	0.12	0.20	0.28	0.41	0.49	0.60	0.81	1.02	1.21	1.42	1.62	1.99
0.57	0.12	0.19	0.27	0.39	0.47	0.58	0.78	0.98	1.17	1.37	1.57	1.92
0.58	0.11	0.19	0.27	0.38	0.45	0.56	0.76	0.95	1.13	1.32	1.51	1.85
0.59	0.11	0.18	0.26	0.37	0.44	0.54	0.73	0.91	1.09	1.28	1.46	1.79
0.60	0.11	0.18	0.25	0.35	0.42	0.53	0.71	0.88	1.06	1.24	1.41	1.73

Tolerância de ohm/m: ± 5%
Fios redondos: variam de 0,04 mm (0,0016") a 12 mm (0,4724")
Faixa: variam de 0,05 mm (0,002′′) a 6 mm (0,2362′′), largura de relação máxima: espessura = 10:1

Cabos de liga de CuNi23 NC030 CuNi para eficiência e confiabilidade na engenharia moderna 0
